Linearer Schrittmotor
Schrittmotor linearaktuatoren sind eine effektive Lösung für die Umwandlung von Drehbewegungen in lineare Bewegungen, insbesondere wenn die Anwendung nicht die Präzision eines Servomotors/Encoders mit geschlossenem Regelkreis erfordert. Es kann in der Regel nach ihrer Konstruktion in drei Typen unterteilt werden: extern, nicht unverlierbar und unverlierbar.
Ein Schrittmotor mit linearem Aktuator ist ein mechanisches Gerät, das sowohl Kraft als auch Bewegung auf einer geraden Bahn erzeugt. Ein schrittmotor linearantrieb verwendet die Grundprinzipien eines Schrittmotors, mit einigen geringfügigen Modifikationen. Beim Schrittantrieb wird die Welle eines normalen Schrittmotors durch eine Präzisionsspindel ersetzt und der Rotor mit einem Gewinde in eine Präzisionsmutter umgewandelt, die auf die Spindel abgestimmt ist.
Lineare schrittmotoren können die Kosten senken und Platz sparen. Es gibt keine Kupplung, keine zusätzliche Lagerabstützung und keine Montagearbeiten. Dies senkt nicht nur die Kosten, sondern auch die Ausfallrate aufgrund der geringeren Anzahl von Komponenten und der einfacheren Konstruktion. Bei Anwendungen mit kleinen Tragzahlen ist auch eine Linearführung nicht erforderlich.
Beliebte Unterkategorien
Sortieren:
Der Motorteil ist ein 46mm Körper 1,8 Grad 0,75A Nema 11 Schrittmotor, und er arbeitet mit einer 4,76 mm (0,1874 ") Durchmesser 250 mm (9,8425") Länge Gewindespindel, der lineare Hub beträgt 2,54 mm (0,1 ") pro Revolution.
€92.27
Der Motorteil ist ein 46mm Körper 1,8 Grad 0,75A Nema 11 Schrittmotor, und er arbeitet mit einer 4,76 mm (0,1874 ") Durchmesser 250 mm (9,8425") Länge Gewindespindel, der lineare Hub beträgt 1,27 mm (0,05 ") pro Revolution.
€92.27
Nema 11 Non-captive Schrittmotor Linearaktuator 46mm Stapel 0.75A Leitung 0.635mm/0.025" Länge 250mm
Der Motorteil ist ein 46mm Körper 1,8 Grad 0,75A Nema 11 Schrittmotor, und er arbeitet mit einer 4,76 mm (0,1874 ") Durchmesser 250 mm (9,8425") Länge Leitspindel, der lineare Weg ist 0,635 mm (0,025 ") pro Revolution.
€92.27
Hersteller #: 11LS13-04241-150E; Motorentyp: Externer Linearmotor; Schrittwinkel: 1.8°; Min. Schubkraft: 10N (300pps);Strom: 0.42A;Stromspannung: 5V; Rahmengröße: 28 x 28mm; Körper Länge: 32mm.
€68.88
Das Motorteil ist 32mm Körper 1.8 Grad 0.42A Nema 11 Schrittmotor, und es hat mit einem 4,76 mm (0,1874 ") Durchmesser 150mm (5,9055") Länge Gewindespindel und einer POM-Mutter integriert, der lineare Weg ist 2,54 mm (0,1 ") pro Umdrehung.
€68.88
Der Motorteil ist ein 32mm-Körper 1,8 Grad 0,42A Nema 11 Schrittmotor, und er hat mit einem 4,76 mm (0,1874 ") Durchmesser 150 mm (5,9055") Länge Gewindespindel und einer POM-Schraubenmutter integriert, der lineare Hub beträgt 1,27 mm (0,05 ") pro Umdrehung.
€68.88
Hersteller #: 11LS13-04247-150E; Motorentyp: Externer Linearmotor; Schrittwinkel: 1.8°;Min. Schubkraft: 57N (300pps); Phasenwiderstand: 11.9ohms; Rahmengröße: 28 x 28mm; Körper Länge: 32mm.
€68.88
Der Motorteil ist ein 32mm-Körper 1,8 Grad 0,42A Nema 11 Schrittmotor, und er arbeitet mit einer 4,76 mm (0,1874 ") Durchmesser 150 mm (5,9055") Länge Gewindespindel, der lineare Hub beträgt 5,08 mm (0,2 ") pro Revolution.
€71.48
Der Motorteil ist ein 32mm-Körper 1,8 Grad 0,42A Nema 11 Schrittmotor, und er arbeitet mit einer 4,76 mm (0,1874 ") Durchmesser 150 mm (5,9055") Länge Gewindespindel, der lineare Hub beträgt 2,54 mm (0,1 ") pro Revolution.
€71.48
Das Motorteil ist ein 32-mm-Körper, ein 1,8-Grad-0,42-A-Nema-11-Schrittmotor und arbeitet mit einer Gewindespindel mit einem Durchmesser von 4,76 mm (0,1874") und einer Länge von 150 mm (5,9055"), der lineare Hub beträgt 1,27 mm (0,05") pro Umdrehung.
€71.48
Nema 11 Non-captive Schrittmotor Linearaktuator 32mm Stapel 0.42A Leitung 0.635mm/0.025" Länge 150mm
Hersteller #: 11N13S0424ED-150RS(11LS13-04247-150N); Schrittwinkel: 1.8°;Min. Schubkraft: 57N (300pps);Min. Schubkraft: 57N (300pps); Strom: 0.42A;Stromspannung: 5V; Rahmengröße: 28 x 28mm; Körper Länge: 32mm.
€71.48
Das Motorteil ist ein 30-mm-Körper, ein 1,8-Grad-0,24-A-Nema-8-Schrittmotor, der mit einer Leitspindel mit einem Durchmesser von 3,5 mm (0,1378 Zoll) und einer Länge von 150 mm (5,9055 Zoll) und einer POM-Schraubenmutter integriert ist. Der lineare Hub beträgt 4 mm (0,15748 Zoll). ) pro Umdrehung.
€97.47
Der Motorteil ist ein 28.2mm Körper 1,8 Grad 0,24A Nema 8 Schrittmotor, und er hat mit einer 3,5mm (0,1378 ") Durchmesser 150mm (5,9055") Länge Gewindespindel und einer POM Schraubenmutter integriert, der lineare Hub beträgt 2mm ( 0,07874 "pro Umdrehung.
€97.47
Der Motor Teil ist 30mm Körper 1,8 Grad 0,24A NEMA 8 Schrittmotor, und es hat mit einem 3,5 mm (0,1378 ") Durchmesser 150mm (5,9055") Länge Gewindespindel und eine POM-Mutter integriert, der lineare Weg ist 0,6096 mm (0,024 ") pro Umdrehung.
€97.47
Der Motor Teil ist 30mm Körper 1,8 Grad 0,24A NEMA 8 Schrittmotor, und es arbeitet mit einem 3,5 mm (0,1378 ") Durchmesser 150mm (5,9055") Länge Gewindespindel, der lineare Weg ist 4mm (0,15748 ") pro Umdrehung.
€102.68
Der Motorteil ist ein 30mm Körper 1,8 Grad 0,24A Nema 8 Schrittmotor, und er arbeitet mit einer 3,5mm (0,1378 ") Durchmesser 150mm (5,9055") Länge Gewindespindel, der lineare Weg beträgt 2mm (0,07874 ") pro Umdrehung.
€102.68
Nema 8 Non-captive Schrittmotor Linearaktuator 30mm Stapel 0.24A Leitung 0.6096mm/0.024" Länge 150mm
Hersteller #: 8LS11-0244N-150N; Schrittwinkel: 1.8°; Min. Schubkraft: 49N (300pps); Strom: 0.24A; Strom: 0.24A;Stromspannung: 5V; Rahmengröße: 20 x 20mm; Körper Länge: 30mm.
€102.68
Hersteller #: 23LS18-2004N-300N; Motorentyp: Bipolar; Haltemoment: 0.7Nm; Strom: 2.0A;Phasenwiderstand: 1.63ohms; Stromspannung: 3.26V;Rahmengröße: 57 x 57mm;Motorlänge: 45mm; Leitspindellänge: 300mm（11.811"）; Leitspindeldurchmesser: Φ10mm（0.3937"）.
€55.54

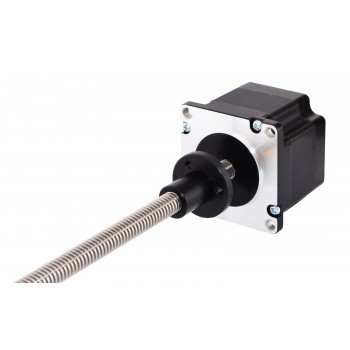

Dieses Modell ist ein Linearschrittmotor mit dem Namen Nema 23 Extern Linear Actuator, der Motorteil ist ein 45-mm-1,8-Grad-2A-Nema-23-Schrittmotor. Es wurde mit einer 300-mm-Tr10x2-Gewindestange integriert, und eine POM-Schraubenmutter bewegt sich entlang der Gewindestange.
€49.99
Dieses Modell ist Wirtschaft linearer Schrittmotor, der Nema 23 Extern linearen Auslöser nannte, der Motorteil ist 45mm 1,8 Grad 2A Nema 23 Schrittmotor. Es wurde mit 200mm Tr10x2 Gewindestange und einer POM Schraubenmutter entlang der Gewindestange integriert.
€48.59
