Nema 11 Externer Schrittmotor Linearaktuator 32mm Stapel 0.42A Leitung 2.54mm/0.1" Länge 150mm
- Handbücher und Dokumentation: Vollständiges Datenblatt:
Preis:€68.88
Kunde hat auch gekauft
Nema 11 Externer Schrittmotor Linearaktuator 32mm Stapel 0.42A Leitung 2.54mm/0.1" Länge 150mm

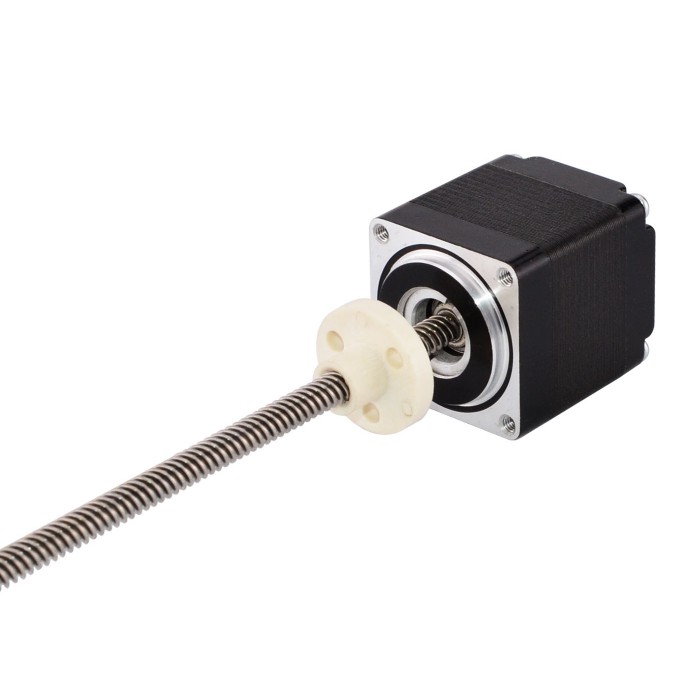

Das Motorteil ist 32mm Körper 1.8 Grad 0.42A Nema 11 Schrittmotor, und es hat mit einem 4,76 mm (0,1874 ") Durchmesser 150mm (5,9055") Länge Gewindespindel und einer POM-Mutter integriert, der lineare Weg ist 2,54 mm (0,1 ") pro Umdrehung.
Elektrische Spezifikation
Hersteller #: 11LS13-04243-150E
Motorentyp: Externer Linearmotor
Schrittwinkel: 1.8°
Min. Schubkraft: 29N (300pps)
Strom: 0.42A
Phasenwiderstand: 11.9ohms
Stromspannung: 5V
Induktivität: 6.7mH±20%(1KHz)
Physikalische Spezifikation
Rahmengröße: 28 x 28mm
Körper Länge: 32mm
Leitspindellänge: 150mm(5.9055")
Leitspindeldurchmesser: Φ4.76mm(0.1874")
Führen/Schritt: 0.0127mm(0.0005" )
Führungsweg/Umdrehung: 2.54mm(0.1")
Anzahl Leiter: 4
Leitungslänge: 500mm
Gewicht: 119g
Verbindung
|
A+
|
A-
|
B+
|
B-
|
|
Rot
|
Rot/Weiss
|
Grün/Weiss
|
Grün
|
| Elektrische Spezifikation | |
|---|---|
| Bipolar/Unipolar | Bipolar |
| Induktivität(mH) | 6 |
| Min. Schubkraft(N) | 29 |
| Motorentyp | Extern |
| Phasenwiderstand(ohm) | 11.4 |
| Nennstrom (A) | 0.42 |
| Schrittwinkel(°) | 1.8 |
| Physikalische Spezifikation | |
| Körper Länge(mm) | 32.2 |
| Rahmengröße(mm) | 28x28 |
| Leitspindeldurchmesser(mm) | 4.76 |
| Leitspindellänge(mm) | 150 |
| Spindelsteigung(mm) | 2.54 |
| Leitspindelhub/Schrittlänge(mm) | 0.0127 |
| Anzahl der Leiter | 4 |
| Leitungslänge(mm) | 300 |
