Linearer Schrittmotor
Schrittmotor linearaktuatoren sind eine effektive Lösung für die Umwandlung von Drehbewegungen in lineare Bewegungen, insbesondere wenn die Anwendung nicht die Präzision eines Servomotors/Encoders mit geschlossenem Regelkreis erfordert. Es kann in der Regel nach ihrer Konstruktion in drei Typen unterteilt werden: extern, nicht unverlierbar und unverlierbar.
Ein Schrittmotor mit linearem Aktuator ist ein mechanisches Gerät, das sowohl Kraft als auch Bewegung auf einer geraden Bahn erzeugt. Ein schrittmotor linearantrieb verwendet die Grundprinzipien eines Schrittmotors, mit einigen geringfügigen Modifikationen. Beim Schrittantrieb wird die Welle eines normalen Schrittmotors durch eine Präzisionsspindel ersetzt und der Rotor mit einem Gewinde in eine Präzisionsmutter umgewandelt, die auf die Spindel abgestimmt ist.
Lineare schrittmotoren können die Kosten senken und Platz sparen. Es gibt keine Kupplung, keine zusätzliche Lagerabstützung und keine Montagearbeiten. Dies senkt nicht nur die Kosten, sondern auch die Ausfallrate aufgrund der geringeren Anzahl von Komponenten und der einfacheren Konstruktion. Bei Anwendungen mit kleinen Tragzahlen ist auch eine Linearführung nicht erforderlich.
Beliebte Unterkategorien
Sortieren:
.Der Motorteil ist ein 48mm Körper 1.8 Grad 0.91A Nema 14 Schrittmotor, und es ist mit einer Schraubenspindel mit einer Länge von 5,54 mm (0,2181 ") und einer Länge von 250 mm (9,8425") und einer POM-Schraubenmutter integriert, wobei der lineare Hub 4,877 mm (0,192 ") pro Umdrehung beträgt.
€89.69
Der Motorteil ist ein 48mm-Körper 1,8 Grad 0,91A NEMA 14 Schrittmotor, und er hat mit einer 5,54 mm (0,2181 ") Durchmesser 250 mm (9,8425") Länge Gewindespindel und einer POM Schraubenmutter integriert, der lineare Hub beträgt 2,438 mm (0,096 ") pro Umdrehung.
€89.69
Der Motorteil ist ein 48mm Körper 1,8 Grad 0,91A NEMA 14 Schrittmotor, und er hat mit einer 6,35 mm (0,25 ") Durchmesser 250 mm (9,8425") Länge Gewindespindel und einer POM Schraubenmutter integriert, der lineare Hub beträgt 1,27 mm (0,05 ") pro Umdrehung.
€89.69
Der Motorteil ist ein 48mm Körper 1,8 Grad 0,91A NEMA 14 Schrittmotor, und er hat mit einer 6,35 mm (0,25 ") Durchmesser 250 mm (9,8425") Länge Gewindespindel und einer POM Schraubenmutter integriert, der lineare Hub beträgt 0,794 mm (0,03125 ") pro Umdrehung.
€89.69

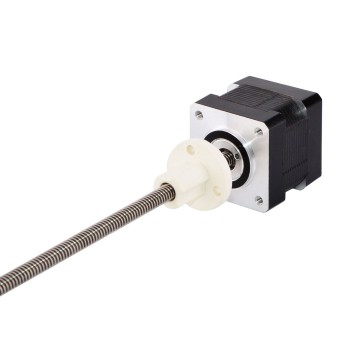

Nema 14 Non-captive Schrittmotor Linearaktuator 48mm Stapel 0.91A Führen 4.8768mm/0.192" Länge 250mm
Der Motorteil ist ein 48mm Körper 1.8 Grad 0.91A Nema 14 Schrittmotor, und er arbeitet mit einer 5.54mm (0.2181 ") Durchmesser 250mm (9.8425") Länge Leitspindel, der lineare Weg ist 4.877mm (0.192 ") pro Revolution.
€92.27
Der Motorteil ist ein 48mm Körper 1,8 Grad 0,91A NEMA 14 Schrittmotor, und er arbeitet mit einer 5,54mm (0,2181 ") Durchmesser 250mm (9,8425") Länge Gewindespindel, der lineare Hub beträgt 2,438mm (0,096 ") pro Revolution.
€92.27
Der Motorteil ist ein 48mm Körper 1,8 Grad 0,91A NEMA 14 Schrittmotor, und er arbeitet mit einer 6,35 mm (0,25 ") Durchmesser 250 mm (9,8425") Länge Gewindespindel, der lineare Hub beträgt 1,27 mm (0,05 ") pro Revolution.
€92.27
Der Motorteil ist ein 35mm Körper 1,8 Grad 0,57A NEMA 14 Schrittmotor, und er hat mit einer 5,54mm (0,2181 ") Durchmesser 150mm (5,9055") Länge Gewindespindel und einer POM Schraubenmutter integriert, der lineare Hub beträgt 4,877mm (0,192 ") pro Umdrehung.
€66.28
Hersteller #: 14LS13-0574J-150E; Motorentyp: Externer Linearmotor;Schrittwinkel: 1.8°; Min. Schubkraft: 140N (300pps);Strom: 0.57A; Stromspannung: 5V;Rahmengröße: 35 x 35mm; Körper Länge: 35mm.
€66.28
Hersteller #: 14LS13-05749-150E;Motorentyp: Externer Linearmotor;Schrittwinkel: 1.8°;Min. Schubkraft: 168N (300pps);Strom: 0.57A; Stromspannung: 5V; Rahmengröße: 35 x 35mm;Körper Länge: 35mm.
€66.28
Der Motorteil ist ein 35mm-Körper 1,8 Grad 0,57A NEMA 14 Schrittmotor, und er hat mit einer 6.35mm (0.25 ") Durchmesser 150mm (5.9055") Länge Gewindespindel und einer POM Schraubenmutter integriert, der lineare Hub beträgt 0.794mm (0,03125 ") pro Umdrehung.
€66.28
Das Motorteil ist ein 35-mm-Körper, ein 1,8-Grad-0,57-A-Nema-14-Schrittmotor und arbeitet mit einer Leitspindel mit einem Durchmesser von 5,54 mm (0,2181") und einer Länge von 150 mm (5,9055"), der lineare Hub beträgt 4,877 mm (0,192") pro Umdrehung.
€71.48
Das Motorteil ist ein 35mm Körper 1,8 Grad 0,57A NEMA 14 Schrittmotor, und es arbeitet mit einem 5,54mm (0,2181 ") Durchmesser 150mm (5,9055" Länge) Gewindespindel, der lineare Hub beträgt 2,438mm (0,096 ") pro Revolution.
€71.48
Das Motorteil ist ein 35-mm-Körper, ein 1,8-Grad-0,57-A-Nema-14-Schrittmotor und arbeitet mit einer Gewindespindel mit einem Durchmesser von 6,35 mm (0,25 Zoll) und einer Länge von 150 mm (5,9055 Zoll). Der lineare Hub beträgt 1,27 mm (0,05 Zoll) pro Umdrehung.
€69.24
Hersteller #: 14LS13-0574P-150N; Schrittwinkel: 1.8°; Min. Schubkraft: 192N (300pps);Strom: 0.57A;Phasenwiderstand: 8.8ohms;Stromspannung: 5V.
€71.48
Der Motorteil ist ein 46mm Körper 1.8 Grad 0.75A Nema 11 Schrittmotor, und er hat mit einer 4,76 mm (0,1874 ") Durchmesser 250mm (9,8425") Länge Gewindespindel und einer POM Schraubenmutter integriert, der lineare Hub beträgt 5,08mm (0,2 ") pro Umdrehung.
€89.69
Hersteller #: 11LS18-07543-250E; Motorentyp: Externer Linearmotor; Schrittwinkel: 1.8°;Min. Schubkraft: 40N (300pps);Strom: 0.75A;Stromspannung: 5V. Rahmengröße: 28 x 28mm; Körper Länge: 46mm.
€89.69
Der Motorteil ist ein Nema 11-Schrittmotor mit 46 mm Gehäuse, 1,8 Grad und 0,75 A und verfügt über eine integrierte Leitspindel mit einem Durchmesser von 4,76 mm (0,1874 Zoll), einer Länge von 250 mm (9,8425 Zoll) und einer POM-Spindelmutter. Der lineare Weg beträgt 1,27 mm (0,05 Zoll). ") pro Umdrehung.
€89.69
Der Motorteil besteht aus einem Nema 11-Schrittmotor mit 46 mm Gehäuse und 1,8 Grad und 0,75 A und ist mit einer Leitspindel mit 4,76 mm (0,1874 Zoll) Durchmesser, 250 mm (9,8425 Zoll) Länge und einer POM-Spindelmutter ausgestattet. Der lineare Weg beträgt 0,635 mm (0,025 Zoll). ") pro Umdrehung.
€89.69
Hersteller #: 11LS18-07541-250N; Motorentyp: Nicht gefangener linearer Schrittmotor; Schrittwinkel: 1.8°;Min. Schubkraft: 15N (300pps);Strom: 0.75A;Stromspannung: 5V; Rahmengröße: 28 x 28mm;Körper Länge: 46mm.
€92.27
