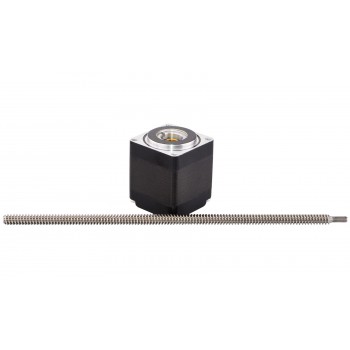

Nema 11 Non-captive Schrittmotor Linearaktuator 32mm Stapel 0.42A Leitung 5.08mm/0.2" Länge 150mm
Der Motorteil ist ein 32mm-Körper 1,8 Grad 0,42A Nema 11 Schrittmotor, und er arbeitet mit einer 4,76 mm (0,1874 ") Durchmesser 150 mm (5,9055") Länge Gewindespindel, der lineare Hub beträgt 5,08 mm (0,2 ") pro Revolution.
Elektrische Spezifikation
Hersteller #: 11LS13-04241-150N
Motorentyp: Nicht-gebundener linearer Schrittmotor
Schrittwinkel: 1.8°
Min. Schubkraft: 10N (300pps)
Strom: 0.42A
Phasenwiderstand: 11.9ohms
Stromspannung: 5V
Induktivität: 6.7mH±20%(1KHz)
Physikalische Spezifikation
Rahmengröße: 28 x 28mm
Körper Länge: 32mm
Leitspindellänge: 150mm(5.9055")
Leitspindeldurchmesser: Φ4.76mm (0.1874")
Führen/Schritt: 0.0254mm(0.001" )
Führungsweg/Umdrehung: 5.08mm (0.2")
Anzahl Leiter: 4
Leitungslänge: 300mm
Gewicht: 119g
Verbindung
|
A+
|
A-
|
B+
|
B-
|
|
Rot
|
Rot/Weiss
|
Grün/Weiss
|
Grün
|
| Elektrische Spezifikation | |
|---|---|
| Bipolar/Unipolar | Bipolar |
| Induktivität(mH) | 6 |
| Min. Schubkraft(N) | 10 |
| Motorentyp | Nicht gefangen |
| Phasenwiderstand(ohm) | 11.4 |
| Nennstrom (A) | 0.42 |
| Schrittwinkel(°) | 1.8 |
| Physikalische Spezifikation | |
| Körper Länge(mm) | 32.2 |
| Rahmengröße(mm) | 28x28 |
| Leitspindeldurchmesser(mm) | 4.76 |
| Leitspindellänge(mm) | 150 |
| Spindelsteigung(mm) | 5.08 |
| Leitspindelhub/Schrittlänge(mm) | 0.0254 |
| Anzahl der Leiter | 4 |
| Leitungslänge(mm) | 300 |
