Nema 8 Externer Schrittmotor Linearaktuator 30mm Stapel 0.24A Leitung 0.6096mm/0.024" Länge 150mm
- Handbücher und Dokumentation: Vollständiges Datenblatt:
Preis:€97.47
Kunde hat auch gekauft
Nema 8 Externer Schrittmotor Linearaktuator 30mm Stapel 0.24A Leitung 0.6096mm/0.024" Länge 150mm

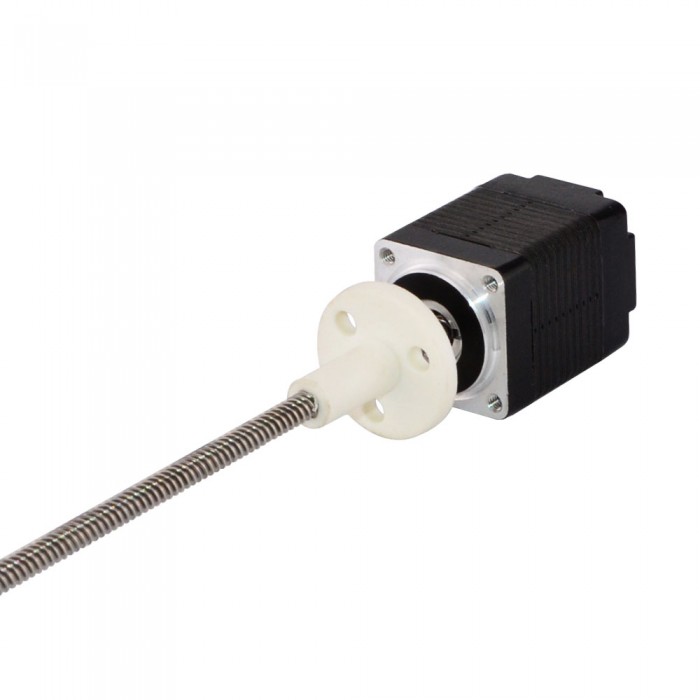

Der Motor Teil ist 30mm Körper 1,8 Grad 0,24A NEMA 8 Schrittmotor, und es hat mit einem 3,5 mm (0,1378 ") Durchmesser 150mm (5,9055") Länge Gewindespindel und eine POM-Mutter integriert, der lineare Weg ist 0,6096 mm (0,024 ") pro Umdrehung.
Elektrische Spezifikation
Hersteller #: 8LS11-0244N-150E
Motorentyp: Externer Linearmotor
Schrittwinkel: 1.8°
Min. Schubkraft: 49N (300pps)
Strom: 0.24A
Phasenwiderstand: 20.4ohms
Stromspannung: 5V
Induktivität: 3.88mH±20%(1KHz)
Physikalische Spezifikation
Rahmengröße: 20 x 20mm
Körper Länge: 30mm
Leitspindellänge: 150mm(5.9055")
Leitspindeldurchmesser: Φ3.5mm(0.1378")
Führen/Schritt: 0.003048mm(0.00012" )
Führungsweg/Umdrehung: 0.6096mm(0.024")
Anzahl Leiter: 4
Leitungslänge: 300mm
Gewicht: 43g
Verbindung
|
A+
|
A-
|
B+
|
B-
|
|
Rot
|
Rot/Weiss
|
Grün/Weiss
|
Grün
|
| Elektrische Spezifikation | |
|---|---|
| Bipolar/Unipolar | Bipolar |
| Induktivität(mH) | 3.83 |
| Min. Schubkraft(N) | 49 |
| Motorentyp | Extern |
| Phasenwiderstand(ohm) | 21.3 |
| Nennstrom (A) | 0.24 |
| Schrittwinkel(°) | 1.8 |
| Physikalische Spezifikation | |
| Körper Länge(mm) | 30 |
| Rahmengröße(mm) | 20x20 |
| Leitspindeldurchmesser(mm) | 3.5 |
| Leitspindellänge(mm) | 150 |
| Spindelsteigung(mm) | 0.6096 |
| Leitspindelhub/Schrittlänge(mm) | 0.003048 |
| Anzahl der Leiter | 4 |
| Leitungslänge(mm) | 300 |
