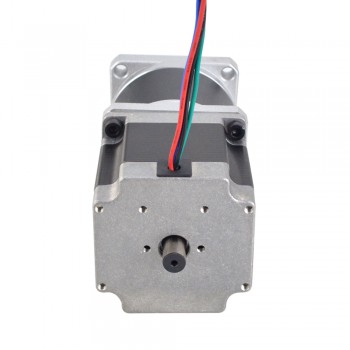

Doppelwellen Nema 23 Schrittmotor mit 50: 1 Planetengetriebe 102Ncm 2.8A 2.5V Nema23 Getriebe Schrittmotor
-
Handbücher und Dokumentation:
Vollständiges Datenblatt:
Drehmomentkurve:
Doppelwellen Nema 23 Schrittmotor mit 50: 1 Planetengetriebe 102Ncm 2.8A 2.5V Nema23 Getriebe Schrittmotor
Wenn Sie beabsichtigen, den Keil an der Motorwelle zu entfernen, hinterlassen Sie uns bitte bei der Bestellung eine Nachricht.
Elektrische Spezifikation
Hersteller #: 23HS22-2804D-HG50-AR3
Motorentyp: Bipolar
Schrittwinkel: 0.036 Grad
Haltemoment ohne Getriebe: 102Ncm(144.44oz.in)
Strom: 2.8A
Phasenwiderstand: 0.9ohms
Stromspannung: 2.5V
Induktivität: 2.8mH ± 20%(1KHz)
Getriebespezifikation
Getriebetyp: Planeten
Übersetzungsverhältnis: 50 : 1
Wirkungsgrad: 75%
Zahnspiel bei Nulllast: <=1,6 bogenminuten
Max.zulässiges Drehmoment: 20Nm(2832.8oz.in)
Moment Zulässiges Drehmoment: 40Nm(5664oz.in)
Max. Ausgangsradiallast: 250N
Umgebungstemperatur: -10 - 90℃
Isolationsklasse: B
Geräusch: <=50 dB
Physikalische Spezifikation
Rahmengröße: 57 x 57mm
Motorlänge: 55mm
Länge des Getriebes: 61.65mm
Vorderschaftdurchmesser: Φ14mm
Länge desVorderen Schafts: 34mm
Durchmesser der hinteren Welle: Φ8mm
Hintere Schaftlänge: 9.5mm
Keilnutlänge: 25mm
Anzahl Leiter: 4
Leitungslänge: 320mm
Gewicht: 1502g
Verbindung
| A+ | A- | B+ | B- |
| Schwarz | Grün | Rot | Blau |
| Elektrische Spezifikation | |
|---|---|
| Bipolar/Unipolar | Bipolar |
| Induktivität(mH) | 2.8 |
| Phasenwiderstand(ohm) | 0.9 |
| Strom(A) | 2.8 |
| Haltemoment ohne Getriebe(N.m) | 1.02 |
| Physikalische Spezifikation | |
| Körper Länge(mm) | 116.65 |
| Rahmengröße(mm) | Nema 23 (57 x 57) |
| Leitungslänge(mm) | 320 |
| Anzahl der Leiter | 4 |
| Schaftdurchmesser(mm) | 14 |
| Schaftlänge(mm) | 34 |
| Einzelne Welle/Doppelwelle | Doppelwelle |
| Gewicht(g) | 1502 |
| Getriebetyp | Präzisions-Planetengetriebe |
| Übersetzungsverhältnis | 50 |
| Zahnspiel bei Nulllast | <=1,6 bogenminuten |
| Abtriebswellentyp | Keilnut |
| IP-Bewertung | 40 |
