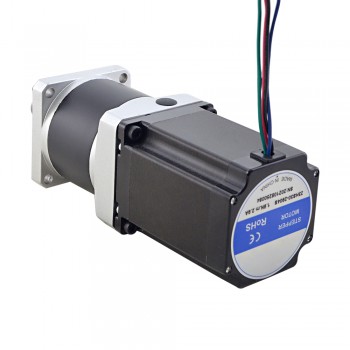

Nema 23 Getriebeschrittmotor mit 50:1 Planetengetriebe 1.89Nm 2.9A Nema23-Getriebe
-
Handbücher und Dokumentation:
Vollständiges Datenblatt:
Nema 23 Getriebeschrittmotor mit 50:1 Planetengetriebe 1.89Nm 2.9A Nema23-Getriebe
Das Übersetzungsverhältnis beträgt 50:1 und das maximale Verdrehspiel 50 Bogenminuten. Da die Getriebe der MG-Serie über eine eingebaute Kupplung verfügen, können Sie den Motor oder das Getriebe leicht austauschen.
Elektrische Spezifikation
Hersteller #: 23HS30-2904S-TQMG50
Motorentyp: Bipolar
Haltemoment ohne Getriebe: 1.89Nm(267.65oz.in)
Strom: 2.9A
Phasenwiderstand: 1.13ohms
Induktivität: 4.8mH±20%(1KHz)
Getriebespezifikation
Getriebetyp: PLM Planeten
Übersetzungsverhältnis: 50:1
Wirkungsgrad: 90%
Zahnspiel bei Nulllast:<=50bogenminuten
Max.zulässiges Drehmoment: 20Nm(221.27lb-in)
Geräusch: <=60dB
Wasserdichte Bewertung: IP54
Physikalische Spezifikation
Rahmengröße: 57 x 57mm
Motorlänge: 76.5mm
Länge des Getriebes: 68mm
Abtriebswellentyp: Passfedernut Welle
Durchmesser der Abtriebswelle: Φ14mm
Länge der Abtriebswelle: 34mm
Verbindung
| A+ | A- | B+ | B- |
| Schwarz | Grün | Rot | Blau |
| Elektrische Spezifikation | |
|---|---|
| Bipolar/Unipolar | Bipolar |
| Induktivität(mH) | 4.8 |
| Phasenwiderstand(ohm) | 1.13 |
| Strom(A) | 2.9 |
| Haltemoment ohne Getriebe(N.m) | 1.89 |
| Physikalische Spezifikation | |
| Körper Länge(mm) | 76.5 |
| Rahmengröße(mm) | Nema 17 (42 x 42) |
| Anzahl der Leiter | 4 |
| Schaftdurchmesser(mm) | 14 |
| Einzelne Welle/Doppelwelle | Einzelne Welle |
| Getriebetyp | Präzisions-Planetengetriebe |
| Übersetzungsverhältnis | 50 |
| Zahnspiel bei Nulllast | <=50 bogenminuten |
| Abtriebswellentyp | Keilnut |
| IP-Bewertung | 40 |
