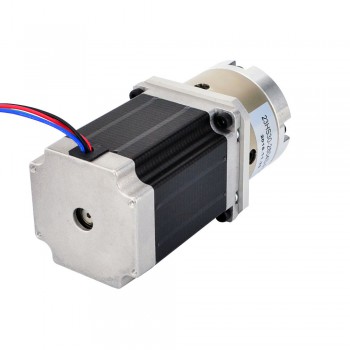

Nema 23 Getriebeschrittmotor mit 4:1 Planetengetriebe 0.42 Grad 2.8A 1.89Nm 3.2V Nema23 Planetengetriebe Schrittmotor
-
Handbücher und Dokumentation:
Vollständiges Datenblatt:
Drehmomentkurve:
Nema 23 Getriebeschrittmotor mit 4:1 Planetengetriebe 0.42 Grad 2.8A 1.89Nm 3.2V Nema23 Planetengetriebe Schrittmotor
Dieser Nema 23 Schrittmotor mit 76mm Gehäuselänge und 2,8A Nennstrom, integriert ein Planetengetriebe von 4,25: 1 Übersetzungsverhältnis.
Elektrische Spezifikation
Hersteller #: 23HS30-2804S-PG4
Motorentyp: Bipolar
Schrittwinkel: 0.42 Grad
Haltemoment ohne Getriebe: 1.89Nm(267.65oz.in)
Strom: 2.8A
Phasenwiderstand: 1.13ohms
Stromspannung: 3.2V
Induktivität: 5.4mH ± 20%(1KHz)
Getriebespezifikation
Getriebetyp: Planeten
Übersetzungsverhältnis: 4.25
Wirkungsgrad: 90%
Zahnspiel bei Nulllast: <=1.5 Grad
Max.zulässiges Drehmoment: 20Nm(2832oz.in)
Moment Zulässiges Drehmoment: 30Nm(4248oz.in)
Maximale axiale Belastung der Welle: 100N
Maximale radiale Belastung der Welle: 200N
Physikalische Spezifikation
Rahmengröße: 60 x 60mm
Motorlänge: 76mm
Länge des Getriebes: 43.5mm
Schaftdurchmesser: Φ12mm
Schaftlänge: 30mm
Keilnutlänge: 20mm
Schlüsselweg Breite: 4mm
Anzahl Leiter: 4
Leitungslänge: 500mm
Gewicht: 1.8kg
Verbindung
|
A+
|
A-
|
B+
|
B-
|
|
Schwarz
|
Grün
|
Rot
|
Blau
|
| Getriebespezifikation | |
|---|---|
| Zahnspiel bei Nulllast(Max.°) | 1.5 |
| Wirkungsgrad | 90% |
| Übersetzungsverhältnis | 4.25:1 |
| Länge des Getriebes(mm) | 48 |
| Getriebetyp | Planeten |
| Max. Zulässiges Drehmoment(Ncm) | 2000 |
| Max. Zulässiges Drehmoment(oz.in) | 2832.2 |
| Moment Zulässiges Drehmoment(Ncm) | 4248.4 |
| Maximale axiale Belastung der Welle(N) | 100 |
| Maximale radiale Belastung der Welle(N) | 200 |
| Spezifikation | |
| Induktivität(mH) | 5.4 |
| Leitungslänge(mm) | 500 |
| Nema Größe | Nema 23 |
| Anzahl der Leiter | 4 |
| Phasenwiderstand(ohm) | 1.13 |
| Nennstrom (A) | 2.8 |
| Schaftdurchmesser(mm) | 12 |
| Schaftlänge(mm) | 30 |
| Bipolar/Unipolar | Bipolar |
| Haltemoment ohne Getriebe(Ncm) | 189 |
| Haltemoment ohne Getriebe(oz.in) | 267.6 |
| Motorlänge(mm) | 76 |
| Einzelne Welle/Doppelwelle | Einzelne Welle |
| Abtriebswellentyp | Keilnut |
| Physikalische Spezifikation | |
| Gewicht(g) | 1900 |
