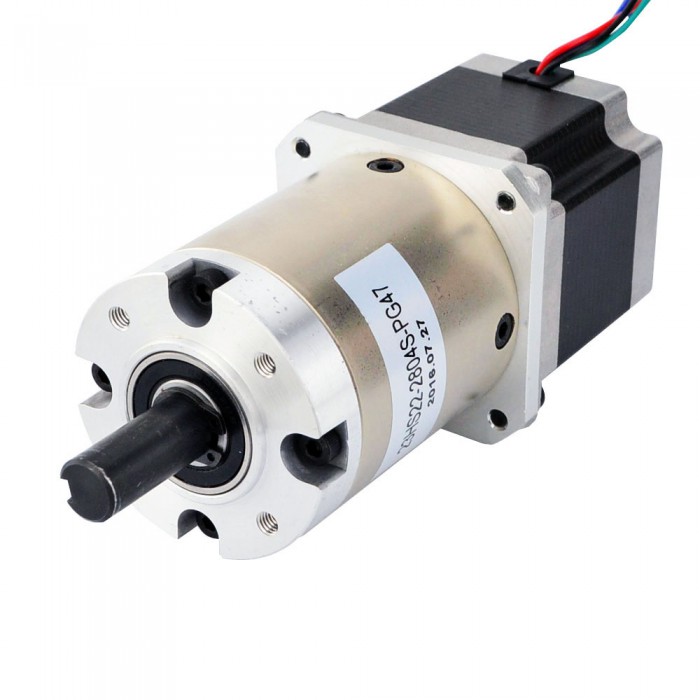

Nema 23 Getriebeschrittmotor mit 47:1 Planetengetriebe 0.039 Grad 2.8A 1.25Nm 2.6V Getriebe Schrittmotor

Artikelnummer:23HS22-2804S-PG47
Rezension schreiben

Handbücher und Dokumentation: Vollständiges Datenblatt:
23HS22-2804S-PG47.pdf

Drehmomentkurve:
23HS22-2804S-PG47_Torque_Curve.pdf

Preis:€61.39

Kunde hat auch gekauft

Nema 23 Getriebeschrittmotor mit 4:1 Planetengetriebe 0.42 Grad 1.25Nm 2.8A 2.6V Nema23-Getriebe

Hersteller #: 23HS22-2804S-PG4;Motorentyp: Bipolar;Schrittwinkel: 0.42 Grad;Haltemoment ohne Getriebe: 1.25Nm(177.01oz.in);Getriebetyp: Planeten;Übersetzungsverhältnis: 4.25;Zahnspiel bei Nulllast: <=1.5 Grad;Rahmengröße: 60 x 60mm;Motorlänge: 56mm;Länge des Getriebes: 43.5mm;Schaftdurchmesser: Φ12mm;Keilnutlänge: 20mm;Keilnutlänge: 20mm.

Preis:€59.63

Menge :
In den Warenkorb legen

Nema 23 Getriebe Schrittmotor mit 15:1 Planetengetriebe 0.12 Grad 2.8A 1.25Nm 2.6V Kleines Nema23 Planetengetriebe Schrittmotor

Ein NEMA 23 Schrittmotor ist ein Schrittmotor mit einer Frontplatte von 57 x 57 mm (2,3 x 2,3 Zoll) und einem Schrittwinkel von 1,8 Grad oder 0,9 Grad.Es kann in einer Vielzahl von Anwendungen eingesetzt werden, die eine präzise Steuerung erfordern.

Preis:€61.31

Menge :
In den Warenkorb legen

Beschreibung Spezifikationen Maßgefertigtes Design Bewertungen

Nema 23 Getriebeschrittmotor mit 47:1 Planetengetriebe 0.039 Grad 2.8A 1.25Nm 2.6V Getriebe Schrittmotor

Dieser Nema 23 Schrittmotor mit 56mm Baulänge und 2,8A Nennstrom, integriert ein Planetengetriebe von 46.656: 1 Übersetzungsverhältnis.

Elektrische Spezifikation

Hersteller #: 23HS22-2804S-PG47

Motorentyp: Bipolar

Schrittwinkel: 0.039 Grad

Haltemoment ohne Getriebe: 1.25Nm(177.01oz.in)

Strom: 2.8A

Phasenwiderstand: 0.9ohms

Stromspannung: 2.6V

Induktivität: 2.5mH ± 20%(1KHz)

Getriebespezifikation

Getriebetyp: Planeten

Übersetzungsverhältnis: 46.656: 1

Wirkungsgrad: 73%

Zahnspiel bei Nulllast: <=1.5 Grad

Max.zulässiges Drehmoment: 40Nm(5664oz.in)

Moment Zulässiges Drehmoment: 60Nm(8497oz.in)

Maximale axiale Belastung der Welle: 100N

Maximale radiale Belastung der Welle: 200N

Physikalische Spezifikation

Rahmengröße: 60 x 60mm

Motorlänge: 56mm

Länge des Getriebes: 72mm

Schaftdurchmesser: Φ12mm

Schaftlänge: 30mm

Keilnutlänge: 20mm

Schlüsselweg Breite: 4mm

Anzahl Leiter: 4

Leitungslänge: 500mm

Gewicht: 1.7kg

Verbindung

A+	A-	B+	B-
Schwarz	Grün	Rot	Blau

Précédent: Nema 23 Getriebe Schrittmotor mit 15:1 Planetengetriebe 0.12 Grad 2.8A 1.25Nm 2.6V Kleines Nema23 Planetengetriebe Schrittmotor
Suivant: Nema 23 Getriebeschrittmotor mit 4:1 Planetengetriebe 0.42 Grad 2.8A 1.89Nm 3.2V Nema23 Planetengetriebe Schrittmotor

Getriebespezifikation
Zahnspiel bei Nulllast(Max.°)	1.5
Wirkungsgrad	73%
Übersetzungsverhältnis	46.656:1
Länge des Getriebes(mm)	72
Getriebetyp	Planeten
Max. Zulässiges Drehmoment(Ncm)	4000
Max. Zulässiges Drehmoment(oz.in)	5664.5
Moment Zulässiges Drehmoment(Ncm)	8496.7
Maximale axiale Belastung der Welle(N)	100
Maximale radiale Belastung der Welle(N)	200
Spezifikation
Induktivität(mH)	2.5
Leitungslänge(mm)	500
Nema Größe	Nema 23
Anzahl der Leiter	4
Phasenwiderstand(ohm)	0.9
Nennstrom (A)	2.8
Schaftdurchmesser(mm)	12
Schaftlänge(mm)	30
Bipolar/Unipolar	Bipolar
Haltemoment ohne Getriebe(Ncm)	125
Haltemoment ohne Getriebe(oz.in)	177
Motorlänge(mm)	56
Einzelne Welle/Doppelwelle	Einzelne Welle
Abtriebswellentyp	Keilnut
Physikalische Spezifikation
Gewicht(g)	1600
