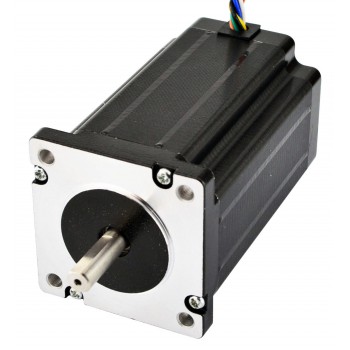

Doppelwelle Nema 24 Schrittmotor CNC-Schrittmotor 3,1 Nm CNC Schrittmotor mit 8 Anschlüssen
- Handbücher und Dokumentation: Vollständiges Datenblatt:
Doppelwelle Nema 24 Schrittmotor CNC-Schrittmotor 3,1 Nm CNC Schrittmotor mit 8 Anschlüssen
Dieser Nema 24 Schrittmotor mit Schrittwinkel 1,8Grad und Größe 60x60x88mm. Es hat 8 Adern, die drei Verbindungsmöglichkeiten haben: Unipolar oder Bipolar (Seriell) oder Bipolar (Parallel), Sie können jeden beliebigen Typ wählen. Es erreicht ein Drehmoment von 2.2Nm (312oz.in) mit Unipolar Verbindung und 3.1Nm (439oz.in) mit Bipolar Verbindung. Ein Hinten-Schaft kann Encoder, Handrad oder Gleiches montieren.
Elektrische Spezifikation
Hersteller #: 24HS34-3008D
Motorentyp: Unipolar/Bipolar
Schrittwinkel: 1.8 Grad
Haltemoment(Bipolar): 3.1Nm(439oz.in)
Haltemoment(Unipolar): 2.2Nm(312oz.in)
Nennstrom(Bipolar Seriell): 2.1A
Nennstrom(Bipolar Parallel): 4.2A
Nennstrom(Unipolar): 3.0A
Phasenwiderstand(Bipolar Seriell): 2.6ohms
Phasenwiderstand(Bipolar Parallel): 0.65ohms
Phasenwiderstand(Unipolar): 1.3ohms
Induktivität(Bipolar Seriell): 12.8mH ± 20%(1KHz)
Induktivität(Bipolar Parallel): 3.2mH ± 20%(1KHz)
Induktivität(Unipolar): 3.2mH ± 20%(1KHz)
Physikalische Spezifikation
Rahmengröße: 60 x 60mm
Körper Länge: 88mm
Schaftdurchmesser: Φ8mm
Länge desVorderen Schafts: 24mm
Hintere Schaftlänge: 15mm
Doppel-D-Schnittlänge: 20mm
Anzahl Leiter: 8
Leitungslänge: 600mm
Gewicht: 1.4kg
Verbindung
| A+ | A- | C+ | C- | B+ | B- | D+ | D- |
| Rot | Gelb | Schwarz | Blau | Weiss | Lila | GRN | Grün |
| Elektrische Spezifikation | |
|---|---|
| Bipolar/Unipolar | Bipolar/Unipolar |
| Haltemoment (Ncm) | 310 |
| Haltemoment (oz.in) | 439 |
| Induktivität(mH) | 3.2 |
| Phasenwiderstand(ohm) | 0.65 |
| Nennstrom (A) | 4.2 |
| Schrittwinkel(°) | 1.8 |
| Physikalische Spezifikation | |
| Körper Länge(mm) | 88 |
| Rahmengröße(mm) | 60x60 |
| Einzelne Welle/Doppelwelle | Doppelwelle |
| Abtriebswellentyp | D-Schnitt |
| Schaftdurchmesser(mm) | 8 |
| Schaftlänge(mm) | 24 |
| Anzahl der Leiter | 8 |
| Leitungslänge(mm) | 600 |
| Gewicht(g) | 1340 |
- Stecker: Molex, Harwin, Tyco/AMP, JST etc.
- Anschlussdrähte & Kabel: Sonderlängen, Schutzschlauch
- Welle: Rund, D-Cut, Quergebohrt, Keilnut, Gewinde oder Hohl
- Wicklung: Widerstand, Induktivität, Nennstrom, usw.
