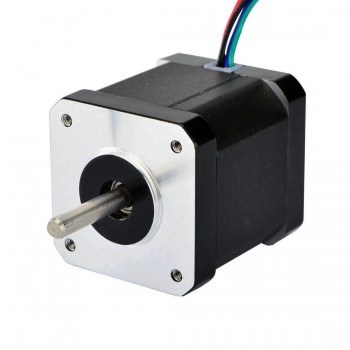

Nema 17 Schrittmotor Bipolar 0.9 Grad 46Ncm 2.0A 2.8V 4 Drähte Hybrid-Schrittmotor
-
Handbücher und Dokumentation:
Vollständiges Datenblatt:
Drehmomentkurve:
Nema 17 Schrittmotor Bipolar 0.9 Grad 46Ncm 2.0A 2.8V 4 Drähte Hybrid-Schrittmotor
Dieser Bipolar Nema 17 Schrittmotor mit Schrittwinkel 0,9Grad und Größe 42x42x48mm. Es hat 4 Drähte, jede Phase zieht Strom 2.0A, mit Haltemoment 46Ncm (65.1oz.in).
Vollständige D-Cut-Version: 17HM19-2004S1；
Elektrische Spezifikation
Hersteller #: 17HM19-2004S
Motorentyp: Bipolar
Schrittwinkel: 0.9 Grad
Haltemoment: 46Ncm(65.1oz.in)
Strom: 2.0A
Stromspannung: 2.8V
Phasenwiderstand: 1.4ohms
Induktivität: 3.0mH ± 20%(1KHz)
Physikalische Spezifikation
Rahmengröße: 42 x 42mm
Körper Länge: 48mm
Schaftdurchmesser: Φ5mm
Schaftlänge: 24mm
Doppel-D-Schnittlänge: 15mm
Anzahl Leiter: 4
Leitungslänge: 500mm
Gewicht: 370g
Verbindung
|
A+
|
A-
|
B+
|
B-
|
|
Schwarz
|
Grün
|
Rot
|
Blau
|
| Elektrische Spezifikation | |
|---|---|
| Bipolar/Unipolar | Bipolar |
| Haltemoment (Ncm) | 46 |
| Haltemoment (oz.in) | 65.1 |
| Induktivität(mH) | 3 |
| Phasenwiderstand(ohm) | 1.4 |
| Nennstrom (A) | 2 |
| Schrittwinkel(°) | 0.9 |
| Physikalische Spezifikation | |
| Körper Länge(mm) | 48 |
| Rahmengröße(mm) | 42x42 |
| Einzelne Welle/Doppelwelle | Einzelne Welle |
| Abtriebswellentyp | D-Schnitt |
| Schaftdurchmesser(mm) | 5 |
| Schaftlänge(mm) | 24 |
| Anzahl der Leiter | 4 |
| Leitungslänge(mm) | 500 |
| Gewicht(g) | 400 |
- Stecker: Molex, Harwin, Tyco/AMP, JST etc.
- Anschlussdrähte & Kabel: Sonderlängen, Schutzschlauch
- Welle: Rund, D-Cut, Quergebohrt, Keilnut, Gewinde oder Hohl
- Wicklung: Widerstand, Induktivität, Nennstrom, usw.
Iven – 11 Nov 2024
Sehr gute Verpackung, Motoren entsprechen der Beschreibung, ich freue mich darauf, meinen 3D-Drucker zusammenzubauen, um sie auszuprobieren.
Schulz – 21 Aug 2024
Ich habe diese zu meinem Ender 3 hinzugefügt und dadurch wurde die Anzahl der vertikalen Streifenartefakte auf meinen Drucken drastisch reduziert.
Ich musste meinen Drucker modifizieren, damit sie passen und die X- und Y-Stepper ersetzen, sodass sie keine Drop-Ins sind, aber die zusätzliche Mühe lohnt sich. Denken Sie nur daran, auch die Anzahl der Schritte pro Drehung in Ihrer Konfigurationsdatei anzugeben.
Abenoroth – 16 Jul 2024
Schneller Versand, tolles Produkt, keine Probleme
Moser Stefan – 25 Jun 2024
Gute Präzision, gute Stärke. Ich verwende derzeit 5 davon auf einem modifizierten CR-10 mit einer Duet Maestro-Controllerplatine.
Josh – 19 Jun 2024
Ich verwende 3 davon, um die 3 Riemen meines Kossel XL Delta 3D-Druckers anzutreiben. Die Auflösung ist unglaublich und ermöglicht es mir, Schichthöhen von bis zu 0,025 mm zu drucken. Diese Motoren funktionieren auch an Schwingungsdämpfern montiert, so habe ich sie eingerichtet. Ich verwende die DRV8825-Schrittmotortreiber, um auch die höheren Mikroschritte zu erreichen.
