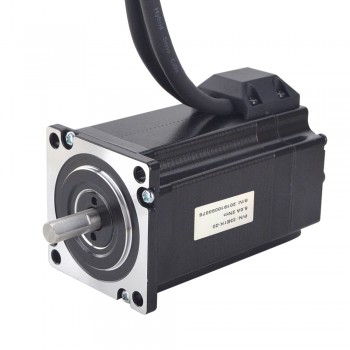

P-Serie Nema 23 Closed Loop Schrittmotor 2 Nm 1.8 Grad 5.0A mit Encoder 1000CPR 2 Phasen

Artikelnummer:23E1K-20
Rezension schreiben

Handbücher und Dokumentation: Vollständiges Datenblatt:
23E1K-20.pdf

Drehmomentkurve:
23E1K-20 Torque Curve.pdf

Preis:€55.97

Kunde hat auch gekauft

Nema 23 Closed Loop Schrittmotor mit Encoder 1000CPR 1.8 Grad 1.89Nm 2.8A 3.2V Bipolar Schrittmotor

Hersteller #: 23HS30-2804D-E1000;Motorentyp: Bipolar;Schrittwinkel: 1.8 Grad; Strom: 2.8A; Stromspannung: 3.2V.Auflösung: 1000ppr.Es kann in einer Vielzahl von Anwendungen eingesetzt werden, die eine präzise Steuerung erfordern.

Preis:€63.25

Menge :
In den Warenkorb legen

Nema 23 Closed-Loop Getriebeschrittmotor mit 4:1 Planetengetriebe 1000CPR 1.8 Grad 1.25Nm Bipolar Closed-Loop Schrittmotor

Hersteller #: 23HS22-2804D-PG4-E1000; Motorentyp: Bipolar; Rahmengröße: 57 x 57mm; Motorlänge: 56mm; Schrittwinkel ohne Getriebe: 1.8 Grad; Haltemoment ohne Getriebe: 1.25Nm(177oz.in);Getriebetyp: Planeten;Länge des Getriebes: 48mm; Ausgangssignal: 2 Kanäle; Auflösung: 1000ppr.

Preis:€122.19

Menge :
In den Warenkorb legen

Beschreibung Spezifikationen Maßgefertigtes Design Bewertungen

P-Serie Nema 23 Closed Loop Schrittmotor 2 Nm 1.8 Grad 5.0A mit Encoder 1000CPR 2 Phasen

Elektrische Spezifikation

Hersteller #: 23E1K-20

Anzahl der Phasen: 2

Schrittwinkel: 1.8 Grad

Haltemoment: 2 Nm(283.28 oz.in)

Strom: 5.0 A

Phasenwiderstand: 0.4 ohms

Induktivität: 1.8 mH ± 20%(1KHz)

Physikalische Spezifikation

Rahmengröße: 57 x 57 mm

Körper Länge: 76.5 mm

Schaftdurchmesser: Φ8 mm

Schaftlänge: 21 mm

D-Schnitt Schaftlänge: 15 mm

Leitungslänge: 270 mm

Gewicht: 1.06 kg

Steuerung kodieren(1000CPR)

Weiss--GND

Rot--+5VCC

Blau--EA-

Schwarz--EA+

Grün--EB-

Gelb--EB+

Verbindung

A+	A-	B+	B-
Weiss	Grün	Blau	Schwarz

Précédent: P-Serie Nema 23 Closed Loop Schrittmotor 2 Nm 1.8 Grad 5.0A mit Elektromagnetischer Bremse 2 Phasen
Suivant: E-Serie Nema 34 Schrittmotor mit Geschlossenem Regelkreis 1,8 Grad 4,8 Nm mit Encoder 1000CPR Nema 34 Closed Loop Schrittmotor

Spezifikation
Haltemoment (Ncm)	200
Haltemoment (oz.in)	283.28
Induktivität(mH)	1.8
Leitungslänge(mm)	270
Nema Größe	Nema 23
Phasenwiderstand(ohm)	0.4
Nennstrom (A)	5.0
Schaftdurchmesser(mm)	8
Schaftlänge(mm)	21
Schrittwinkel(°)	1.8
Anzahl der Phasen	2
Encoder Spezifikation
Auflösung(CPR)	1000
Ausgangssignalkanäle	2 Kanäle
