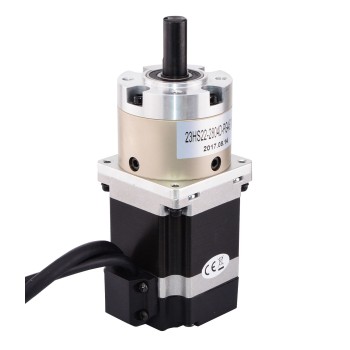

Nema 23 Closed-Loop Getriebeschrittmotor mit 4:1 Planetengetriebe 1000CPR 1.8 Grad 1.25Nm Bipolar Closed-Loop Schrittmotor
- Handbücher und Dokumentation: Motordatenblatt:
Nema 23 Geschlossener Kreislauf Getriebeschrittmotor mit 4:1 Planetengetriebe 1000CPR 1.8 Grad 1.25Nm Bipolar Geschlossener Kreislauf Schrittmotor
Spezifikation
Hersteller #: 23HS22-2804D-PG4-E1000
Motorentyp: Bipolar
Rahmengröße: 57 x 57mm
Motorlänge: 56mm
Schrittwinkel ohne Getriebe: 1.8 Grad
Haltemoment ohne Getriebe: 1.25Nm(177oz.in)
Strom: 2.8A
Phasenwiderstand: 0.9ohms
Stromspannung: 2.6V
Induktivität: 2.5mH ± 20%(1KHz)
Anzahl Leiter: 4
Leitungslänge: 500mm
Getriebespezifikation
Getriebetyp: Planeten
Länge des Getriebes: 48mm
Übersetzungsverhältnis: 4.25
Wirkungsgrad: 90%
Schaftdurchmesser: Φ12mm
Schaftlänge: 30mm
Keilnutlänge: 20mm
Schlüsselweg Breite: 4mm
Zahnspiel bei Nulllast: <=1.5 Grad
Max.zulässiges Drehmoment: 20Nm(2832oz.in)
Moment Zulässiges Drehmoment: 30Nm(4248oz.in)
Maximale axiale Belastung der Welle: 100N
Maximale radiale Belastung der Welle: 200N
Encoder Spezifikation
Antriebsspannung: 5V
Ausgangsstrom: 55mA
Auflösung: 1000ppr
Ausgangssignal: 2 Kanäle
Bohrungsdurchmesser: Φ8mm
Ausgangsfrequenz: ≤1MHz
Laufgeschwindigkeit: ≤5000rpm
IP-Schutz: IP20
Verbindung
|
A+
|
A-
|
B+
|
B-
|
|
Rot
|
Grün
|
Gelb
|
Blau
|
| Spezifikation | |
|---|---|
| Schrittwinkel(°) | 1.8 |
| Körper Länge(mm) | 56 |
| Haltemoment (Ncm) | 125 |
| Haltemoment (oz.in) | 177 |
| Induktivität(mH) | 2.5 |
| Leitungslänge(mm) | 500 |
| Nema Größe | Nema 23 |
| Anzahl der Leiter | 4 |
| Phasenwiderstand(ohm) | 0.9 |
| Nennstrom (A) | 2.8 |
| Schaftdurchmesser(mm) | 12 |
| Schaftlänge(mm) | 30 |
| Bipolar/Unipolar | Bipolar |
| Elektrische Spezifikation | |
| Ausgangsfrequenz(MHz) | ≤1MHz |
| Encoder Spezifikation | |
| Nennspannung(V) | 5V |
| Ausgangsstrom(mA) | 55 |
| Auflösung(CPR) | 1000 |
| Ausgangssignalkanäle | 2 Kanäle |
| Laufgeschwindigkeit(rpm) | ≤5000rpm |
| IP-Schutz | IP20 |
| Physikalische Spezifikation | |
| Gewicht(g) | 1500 |
