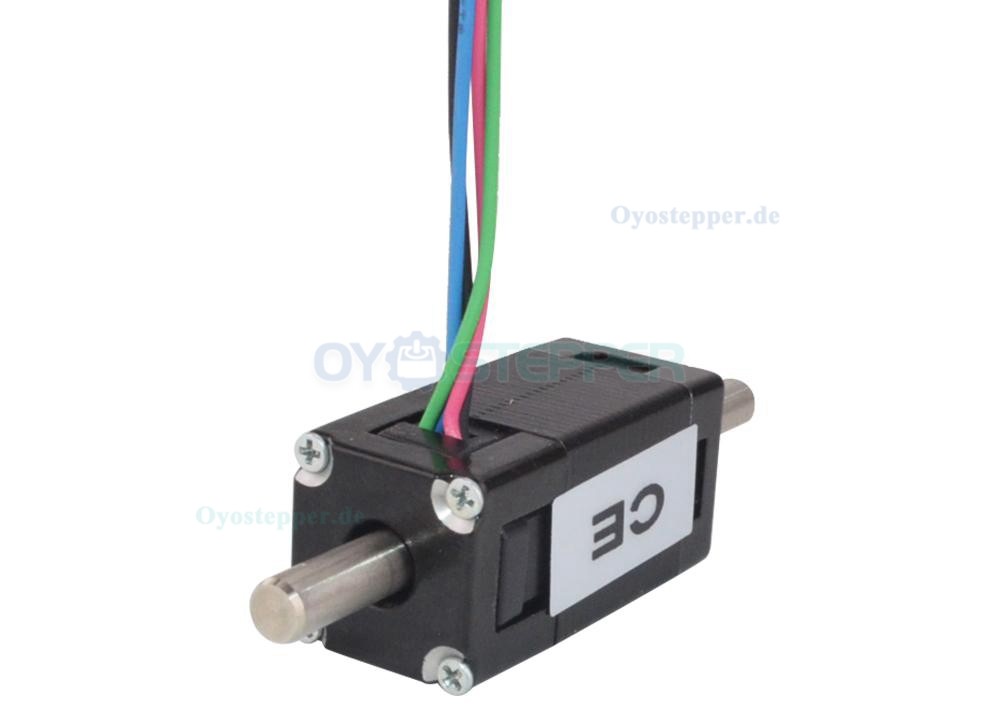

Nema 6 Schrittmotor Miniatur Doppelwelle Bipolar 1,8 Grad 0,58 Ncm 0,3A 14 x 14 x 30 mm 4 Drähte Mini Schrittmotor
- Handbücher und Dokumentation: Vollständiges Datenblatt:
Preis:€93.11
Kunde hat auch gekauft
Nema 6 Schrittmotor Miniatur Doppelwelle Bipolar 1,8 Grad 0,58 Ncm 0,3A 14 x 14 x 30 mm 4 Drähte Mini Schrittmotor
Elektrische Spezifikation
Hersteller #: 6HS12-0304D
Motorentyp: Bipolar
Schrittwinkel: 1.8 Grad
Haltemoment: 0.58 Ncm(0.82oz.in)
Strom: 0.3 A
Phasenwiderstand: 22 ohms
Induktivität: 3.4 mH ± 20%(1KHz)
Physikalische Spezifikation
Rahmengröße: 14 x 14 mm
Körper Länge: 30 mm
Schaftdurchmesser: Φ4 mm
Länge desVorderen Schafts: 15 mm
D-Schnitt Schaftlänge: 10 mm
Hintere Schaftlänge: 15 mm
Anzahl Leiter: 4
Leitungslänge: 300 mm
Gewicht: 30 g
Verbindung
|
A+
|
A-
|
B+
|
B-
|
|
Schwarz
|
Grün
|
Rot
|
Blau
|
| Elektrische Spezifikation | |
|---|---|
| Bipolar/Unipolar | Bipolar |
| Haltemoment (Ncm) | 0.58 |
| Haltemoment (oz.in) | 0.82 |
| Induktivität(mH) | 3.4 |
| Phasenwiderstand(ohm) | 22 |
| Nennstrom (A) | 0.3 |
| Schrittwinkel(°) | 1.8 |
| Physikalische Spezifikation | |
| Körper Länge(mm) | 30 |
| Rahmengröße(mm) | 14 x 14 |
| Leitungslänge(mm) | 300 |
| Anzahl der Leiter | 4 |
| Schaftdurchmesser(mm) | 4 |
| Schaftlänge(mm) | 15 |
| Abtriebswellentyp | D-Schnitt |
| Einzelne Welle/Doppelwelle | Doppelwelle |
- Stecker: Molex, Harwin, Tyco/AMP, JST etc.
- Anschlussdrähte & Kabel: Sonderlängen, Schutzschlauch
- Welle: Rund, D-Cut, Quergebohrt, Keilnut, Gewinde oder Hohl
- Wicklung: Widerstand, Induktivität, Nennstrom, usw.
