Nema 16 Schrittmotor Bipolar mit 14:1 Planetengetriebe 0.131 deg 0.6A 9V 22Ncm Nema16 Planetengetriebe Schrittmotor
- Handbücher und Dokumentation: Vollständiges Datenblatt:
Nema 16 Schrittmotor Bipolar mit 14:1 Planetengetriebe 0,131 Grad 0.6A 9V 22Ncm Nema16 Planetengetriebe Schrittmotor

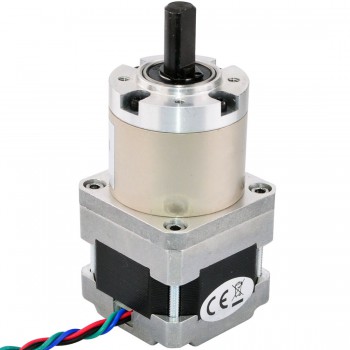

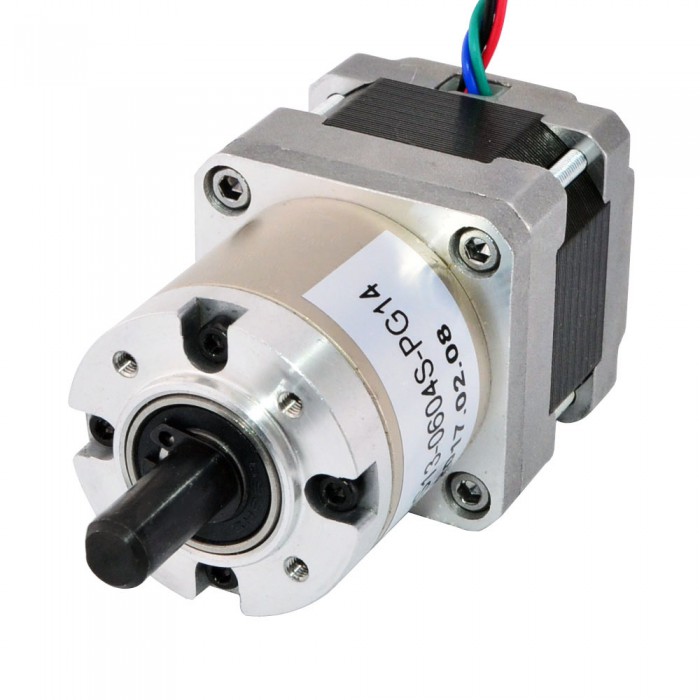

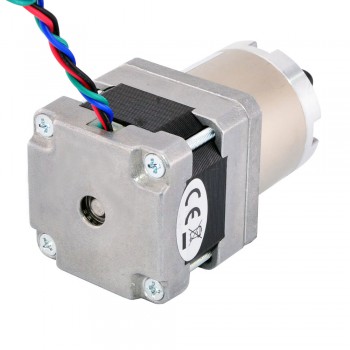

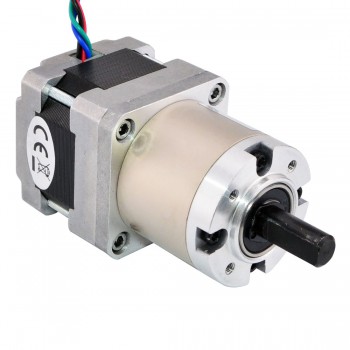

Dieser Nema 16-Schrittmotor mit 33-mm-Körper und 0,6-A-Nennstrom verfügt über ein integriertes Planetengetriebe mit einem Übersetzungsverhältnis von 13,73:1.
Elektrische Spezifikation
Hersteller #: 16HS13-0604S-PG14
Motorentyp: Bipolar
Schrittwinkel: 0.131 Grad
Haltemoment ohne Getriebe: c(31.15oz.in)
Strom: 0.6A
Phasenwiderstand: 15ohms
Stromspannung: 9V
Induktivität: 16mH ± 20%(1KHz)
Getriebespezifikation
Getriebetyp: Planeten
Übersetzungsverhältnis: 13.73: 1
Wirkungsgrad: 81%
Zahnspiel bei Nulllast: <=1 Grad
Max.zulässiges Drehmoment: 3Nm(425oz.in)
Moment Zulässiges Drehmoment: 5Nm(708oz.in)
Maximale axiale Belastung der Welle: 50N
Maximale radiale Belastung der Welle: 100N
Physikalische Spezifikation
Rahmengröße: 39 x 39mm
Motorlänge: 34mm
Länge des Getriebes: 35mm
Schaftdurchmesser: Φ8mm
Schaftlänge: 20mm
Doppel-D-Schnittlänge: 15mm
Anzahl Leiter: 4
Leitungslänge: 500mm
Gewicht: 390g
Verbindung
|
A+
|
A-
|
B+
|
B-
|
|
Schwarz
|
Grün
|
Rot
|
Blau
|
| Getriebespezifikation | |
|---|---|
| Zahnspiel bei Nulllast(Max.°) | 1 |
| Wirkungsgrad | 81% |
| Übersetzungsverhältnis | 13.73:1 |
| Länge des Getriebes(mm) | 35 |
| Getriebetyp | Planeten |
| Max. Zulässiges Drehmoment(Ncm) | 300 |
| Max. Zulässiges Drehmoment(oz.in) | 424.8 |
| Moment Zulässiges Drehmoment(Ncm) | 708.1 |
| Maximale axiale Belastung der Welle(N) | 50 |
| Maximale radiale Belastung der Welle(N) | 100 |
| Spezifikation | |
| Induktivität(mH) | 16 |
| Leitungslänge(mm) | 500 |
| Nema Größe | Nema 16 |
| Anzahl der Leiter | 4 |
| Phasenwiderstand(ohm) | 15 |
| Nennstrom (A) | 0.6 |
| Schaftdurchmesser(mm) | 8 |
| Schaftlänge(mm) | 20 |
| Bipolar/Unipolar | Bipolar |
| Haltemoment ohne Getriebe(Ncm) | 22 |
| Haltemoment ohne Getriebe(oz.in) | 31.2 |
| Motorlänge(mm) | 34 |
| Einzelne Welle/Doppelwelle | Einzelne Welle |
| Abtriebswellentyp | D-Schnitt |
| Physikalische Spezifikation | |
| Gewicht(g) | 500 |
