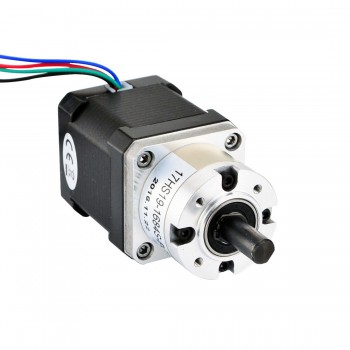

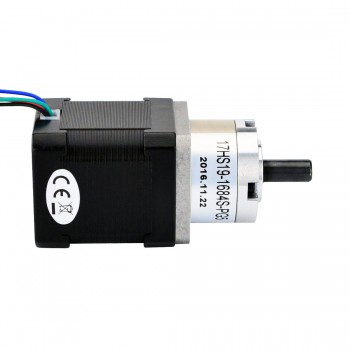

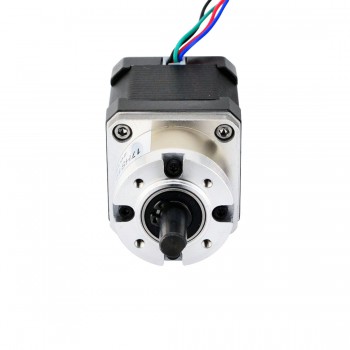

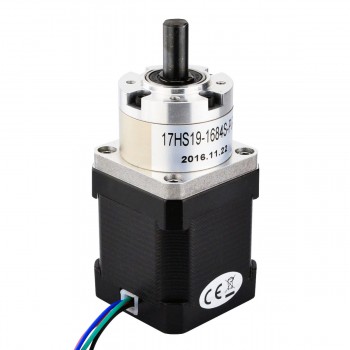

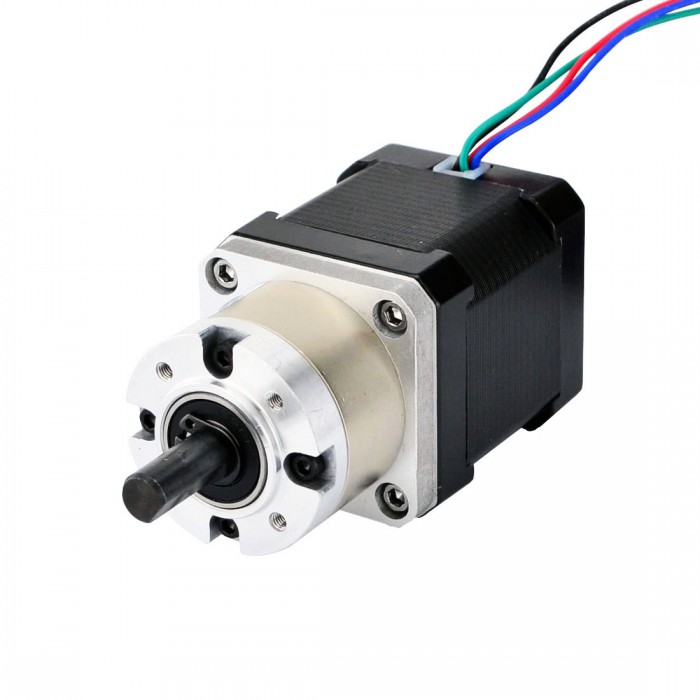

NEMA 17 Planetengetriebe Schrittmotor 5:1 Nema17 2.8V 44Ncm 0.35 Grad 1.68A Getriebe Schrittmotor
-
Handbücher und Dokumentation:
Vollständiges Datenblatt:
Drehmomentkurve:
NEMA 17 Planetengetriebe Schrittmotor 5:1 Nema17 2.8V 44Ncm 0.35 Grad 1.68A Getriebe Schrittmotor
Dieser Nema 17 Schrittmotor mit 48mm Baulänge und 1.68A Nennstrom, integriert ein Planetengetriebe von 5.18: 1 Übersetzungsverhältnis.
Elektrische Spezifikation
Hersteller #: 17HS19-1684S-PG5
Motorentyp: Bipolar
Schrittwinkel: 0.35 Grad
Haltemoment ohne Getriebe: 44Ncm(62.31oz.in)
Strom: 1.68A
Phasenwiderstand: 1.65ohms
Stromspannung: 2.8V
Induktivität: 2.8mH ± 20%(1KHz)
Getriebespezifikation
Getriebetyp: Planeten
Übersetzungsverhältnis: 5.18: 1
Wirkungsgrad: 90%
Zahnspiel bei Nulllast: <=1 Grad
Max.zulässiges Drehmoment: 2Nm(283oz.in)
Moment Zulässiges Drehmoment: 4Nm(566oz.in)
Maximale axiale Belastung der Welle: 50N
Maximale radiale Belastung der Welle: 100N
Physikalische Spezifikation
Rahmengröße: 42 x 42mm
Motorlänge: 48mm
Länge des Getriebes: 27.3mm
Schaftdurchmesser: Φ8mm
Schaftlänge: 20mm
Doppel-D-Schnittlänge: 15mm
Anzahl Leiter: 4
Leitungslänge: 500mm
Gewicht: 520g
Verbindung
|
A+
|
A-
|
B+
|
B-
|
|
Schwarz
|
Grün
|
Rot
|
Blau
|
| Getriebespezifikation | |
|---|---|
| Zahnspiel bei Nulllast(Max.°) | 1 |
| Wirkungsgrad | 90% |
| Übersetzungsverhältnis | 5.18:1 |
| Länge des Getriebes(mm) | 27.3 |
| Getriebetyp | Planeten |
| Max. Zulässiges Drehmoment(Ncm) | 200 |
| Max. Zulässiges Drehmoment(oz.in) | 283.2 |
| Moment Zulässiges Drehmoment(Ncm) | 566.4 |
| Maximale axiale Belastung der Welle(N) | 50 |
| Maximale radiale Belastung der Welle(N) | 100 |
| Spezifikation | |
| Induktivität(mH) | 3.2 |
| Leitungslänge(mm) | 500 |
| Nema Größe | Nema 17 |
| Anzahl der Leiter | 4 |
| Phasenwiderstand(ohm) | 1.8 |
| Nennstrom (A) | 1.68 |
| Schaftdurchmesser(mm) | 8 |
| Schaftlänge(mm) | 20 |
| Bipolar/Unipolar | Bipolar |
| Haltemoment ohne Getriebe(Ncm) | 52 |
| Haltemoment ohne Getriebe(oz.in) | 73.6 |
| Motorlänge(mm) | 48 |
| Einzelne Welle/Doppelwelle | Einzelne Welle |
| Abtriebswellentyp | D-Schnitt |
| Physikalische Spezifikation | |
| Gewicht(g) | 600 |
Rolf – 26 Aug 2024
Dieser NEMA17 mit Getriebe eignet sich hervorragend für mein Projekt. Bietet mehr Drehmoment für den NEMA17. Es ist jetzt 3 Monate her. Kein Problem. Nicht viel Hitze.
Herbert – 20 Jun 2024
Ich verwende in meinen Roboterprojekten mehrere Schrittmotoren. Dieser hier ist zwar der teuerste, aber er ist der stärkste und am genauesten zu positionierende. Abgesehen vom Preis kann ich nur Gutes über ihn sagen.
