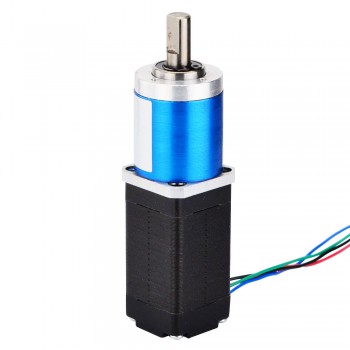

Nema 8 Getriebeschrittmotor Bipolar 6.0V 0.6A 4Ncm 0.095 Grad L=38mm mit Übersetzungsverhältnis 19:1 Planetengetriebe

Artikelnummer:8HS15-0604S-PG19
Rezension schreiben

Handbücher und Dokumentation: Vollständiges Datenblatt:
8HS15-0604S-PG19.pdf

Preis:€51.47

Kunde hat auch gekauft

Nema 8 Getriebeschrittmotor Bipolar 0.38 Grad 4Ncm 0.6A 6.0V L=38mm mit Übersetzungsverhältnis 5:1 Planetengetriebe

Rahmengröße: 22 x 22mm;Motorlänge: 38mm;Länge des Getriebes: 20.5mm;Schaftdurchmesser: Φ6mm;Schaftlänge: 15mm;Doppel-D-Schnittlänge: 9mm;Anzahl Leiter: 4;Leitungslänge: 300mm; Gewicht: 120g;

Preis:€53.61

Menge :
In den Warenkorb legen

Nema 8 Bipolarer Schrittmotor L=38mm 127,5 oz.in mit Planetengetriebe mit 64:1

Das Nema 8 Bipolarer Schrittmotor mit Planetengetriebe mit 64:1 ist ein 8-Schritt-Motor mit 38 mm Gehäuse und 0,6 A Nennstrom, der ein Planetengetriebe mit einem Übersetzungsverhältnis von 64:1 enthält.Es kann in einer Vielzahl von Anwendungen eingesetzt werden, die eine präzise Steuerung erfordern.

Preis:€49.93

Menge :
In den Warenkorb legen

Beschreibung Spezifikationen Maßgefertigtes Design Bewertungen

Nema 8 Getriebeschrittmotor Bipolar 6.0V 0.6A 4Ncm 0.095 Grad L=38mm mit Übersetzungsverhältnis 19:1 Planetengetriebe

Dieser Nema 8 Schrittmotor mit 38mm Baulänge und 0,6A Nennstrom, integriert ein Planetengetriebe von 19.02: 1 Übersetzungsverhältnis.

Elektrische Spezifikation

Hersteller #: 8HS15-0604S-PG19

Motorentyp: Bipolar

Schrittwinkel: 0.095 Grad

Haltemoment ohne Getriebe: 4Ncm(5.66oz.in)

Strom: 0.6A

Phasenwiderstand: 10ohms

Stromspannung: 6.0V

Induktivität: 5.5mH ± 20%(1KHz)

Getriebespezifikation

Getriebetyp: Planeten

Übersetzungsverhältnis: 19: 1

Wirkungsgrad: 81%

Zahnspiel bei Nulllast: <=1 Grad

Max.zulässiges Drehmoment: 0.5Nm(70.8oz.in)

Moment Zulässiges Drehmoment: 1Nm(141.6oz.in)

Maximale axiale Belastung der Welle: 5N

Maximale radiale Belastung der Welle: 25N

Physikalische Spezifikation

Rahmengröße: 22 x 22mm

Motorlänge: 38mm

Länge des Getriebes: 29.95mm

Schaftdurchmesser: Φ6mm

Schaftlänge: 15mm

Doppel-D-Schnittlänge: 9mm

Anzahl Leiter: 4

Leitungslänge: 300mm

Gewicht: 130g

Verbindung

A+	A-	B+	B-
Schwarz	Grün	Rot	Blau

Précédent: Nema 8 Getriebeschrittmotor Bipolar 0.38 Grad 4Ncm 0.6A 6.0V L=38mm mit Übersetzungsverhältnis 5:1 Planetengetriebe
Suivant: Nema 8 Bipolarer Schrittmotor L=38mm 127,5 oz.in mit Planetengetriebe mit 64:1

Getriebespezifikation
Zahnspiel bei Nulllast(Max.°)	1
Wirkungsgrad	80%
Übersetzungsverhältnis	19:1
Länge des Getriebes(mm)	25.95
Getriebetyp	Planeten
Max. Zulässiges Drehmoment(Ncm)	90
Max. Zulässiges Drehmoment(oz.in)	127.5
Moment Zulässiges Drehmoment(Ncm)	283.2
Maximale axiale Belastung der Welle(N)	5
Maximale radiale Belastung der Welle(N)	25
Spezifikation
Induktivität(mH)	5.5
Leitungslänge(mm)	300
Nema Größe	Nema 8
Anzahl der Leiter	4
Phasenwiderstand(ohm)	10
Nennstrom (A)	0.6
Schaftdurchmesser(mm)	6
Schaftlänge(mm)	15
Bipolar/Unipolar	Bipolar
Haltemoment ohne Getriebe(Ncm)	4
Haltemoment ohne Getriebe(oz.in)	5.7
Motorlänge(mm)	38
Einzelne Welle/Doppelwelle	Einzelne Welle
Abtriebswellentyp	D-Schnitt
Physikalische Spezifikation
Gewicht(g)	130
