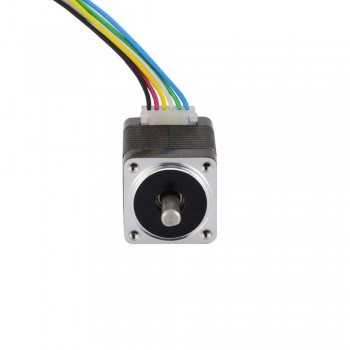

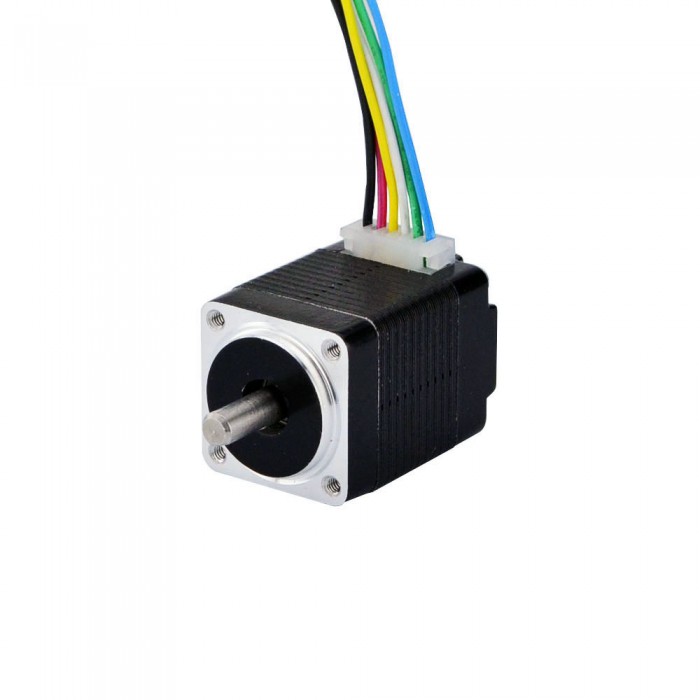

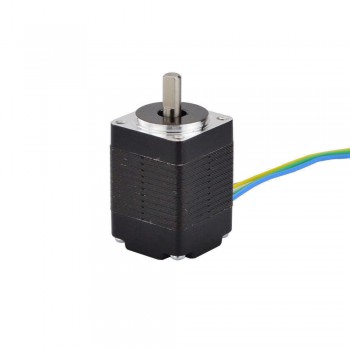

Nema 8 Schrittmotor 1.8 Grad 1.8Ncm 0.5A 5.75V 6 Drähte Elektromotor Bipolar Mini Schrittmotor
- Handbücher und Dokumentation: Vollständiges Datenblatt:
Preis:€20.06
Kunde hat auch gekauft
Nema 8 Schrittmotor 1.8 Grad 1.8Ncm 0.5A 5.75V 6 Drähte Elektromotor Bipolar Mini Schrittmotor
Dieser unipolare Nema 8 Schrittmotor mit Schrittwinkel 1,8Grad und Größe 20x20x30mm. Es hat 6 Drähte, jede Phase zieht 0.5A, mit Haltemoment 1.8Ncm (2.55oz.in).
Elektrische Spezifikation

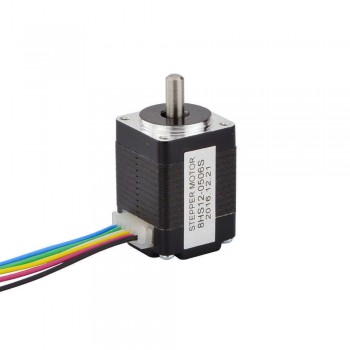

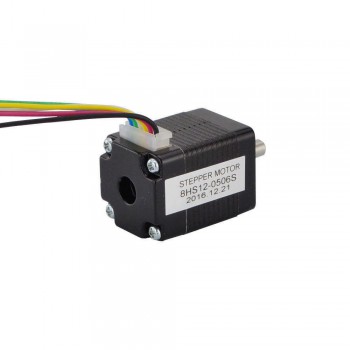

Hersteller #: 8HS12-0506S
Motorentyp: Unipolarer Schrittmotor
Schrittwinkel: 1.8 Grad
Haltemoment: 1.8Ncm(2.55oz.in)
Strom: 0.5A
Stromspannung: 5.75V
Phasenwiderstand: 11.5ohms
Induktivität: 1.7mH ± 20%(1KHz)
Physikalische Spezifikation
Rahmengröße: 20 x 20mm
Körper Länge: 30mm
Wellenform: D-Schnitt
Schaftdurchmesser: Φ4mm
Schaftlänge: 10mm
Doppel-D-Schnittlänge: 7mm
Anzahl Leiter: 6
Leitungslänge: 300mm
Gewicht: 80g
Verbindung
|
A+
|
O+
|
A-
|
B+
|
O-
|
B-
|
|
Rot
|
Schwarz
|
Gelb
|
Blau
|
Orange
|
GRN
|
| Elektrische Spezifikation | |
|---|---|
| Bipolar/Unipolar | Unipolar |
| Haltemoment (Ncm) | 1.8 |
| Haltemoment (oz.in) | 2.55 |
| Induktivität(mH) | 1.7 |
| Phasenwiderstand(ohm) | 11.5 |
| Nennstrom (A) | 0.5 |
| Schrittwinkel(°) | 1.8 |
| Physikalische Spezifikation | |
| Körper Länge(mm) | 28 |
| Rahmengröße(mm) | 20x20 |
| Einzelne Welle/Doppelwelle | Einzelne Welle |
| Abtriebswellentyp | D-Schnitt |
| Schaftdurchmesser(mm) | 4 |
| Schaftlänge(mm) | 10 |
| Anzahl der Leiter | 6 |
| Leitungslänge(mm) | 300 |
| Gewicht(g) | 60 |
- Stecker: Molex, Harwin, Tyco/AMP, JST etc.
- Anschlussdrähte & Kabel: Sonderlängen, Schutzschlauch
- Welle: Rund, D-Cut, Quergebohrt, Keilnut, Gewinde oder Hohl
- Wicklung: Widerstand, Induktivität, Nennstrom, usw.
