NEMA 17 Unverlierbarer Acme-Linearschrittmotor 2.5A 48mm Stapel Führen 2.54mm(0.1") Reiseentfernung 12.7mm

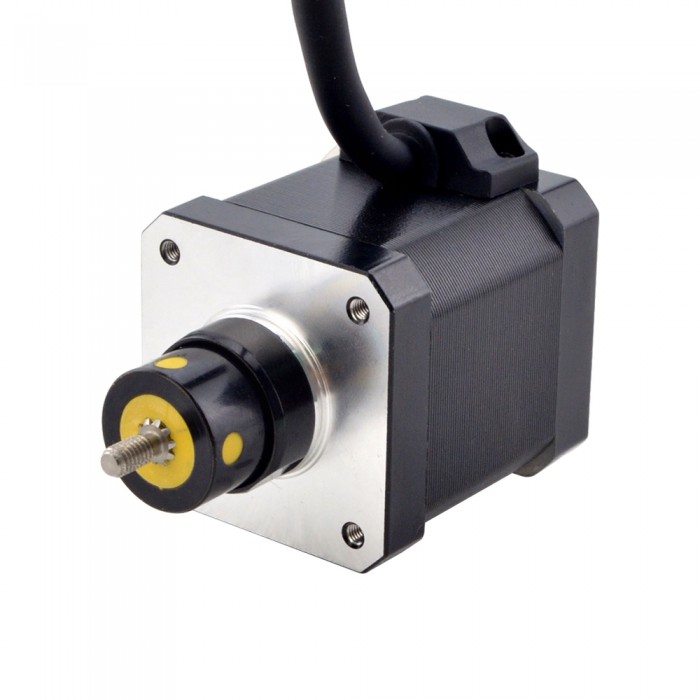

Bei diesem Modell handelt es sich um einen Nema 17 Captive ACME Screw Linear Schrittmotor mit 48mm Körperlänge, 1,8 Grad Schrittwinkel und 2,5A Nennstrom. Es ist mit einem Durchmesser von 6,35 mm (0,25"), einer Strichlänge von 12,7 mm (0,5") integriert, der lineare Hub beträgt 2,54 mm (0,1") pro Umdrehung.
Elektrische Spezifikation
Hersteller #: 17C19S2504GF5-013RS
Motorentyp: Gefangen
Schrittwinkel: 1.8°
Haltemoment: 0.5Nm(70.82oz.in)
Strom: 2.5A
Phasenwiderstand: 0.78ohms
Induktivität: 1.5mH±20%(1KHz)
Physikalische Spezifikation
Rahmengröße: 42 x 42mm
Körper Länge: 48mm
Strichlänge: 12.7mm(0.5")
Leitspindeldurchmesser: Φ6.35mm(0.25")
Führen/Schritt: 0.0127mm(0.0005")
Führungsweg/Umdrehung: 2.54mm(0.1")
Anzahl Leiter: 4
Leitungslänge: 500mm
Verbindung
| A+ | A- | B+ | B- |
| Rot | Rot/Weiss | Grün | Grün/Weiss |
| Elektrische Spezifikation | |
|---|---|
| Bipolar/Unipolar | Bipolar |
| Induktivität(mH) | 1.5 |
| Phasenwiderstand(ohm) | 0.78 |
| Nennstrom (A) | 2.5 |
| Schrittwinkel(Grad) | 1.8 |
| Linearmotortyp | Gefangen |
| Physikalische Spezifikation | |
| Körper Länge(mm) | 48 |
| Rahmengröße(mm) | Nema 17 (42 x 42) |
| Leitungslänge(mm) | 500 |
| Leitspindeldurchmesser(mm) | 6.35 |
| Anzahl der Leiter | 4 |
| Führungsweg/Umdrehung(mm) | 2.54 |
| Leitspindelhub/Schrittlänge(mm) | 0.0127 |
| IP-Bewertung | 40 |
