Doppelwellen Nema34 Schrittmotor Unipolar 1,8 Grad 2,2 Nm 2A 4.4V 6 Drähte CNC Schrittmotor mit 6 Anschlüsse

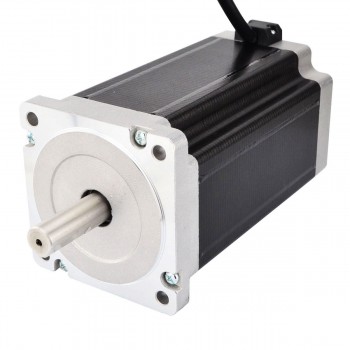

Dieser Unipolar Nema 34 Schrittmotor mit Schrittwinkel 1,8Grad und Größe 86x86x66mm. Es hat 6 Drähte, jede Phase zieht 2.0A, mit Haltemoment 2.2Ncm (312oz.in). Ein Hinten-Schaft kann Encoder, Handrad oder Gleiches montieren.
Elektrische Spezifikation
Hersteller #: 34HS26-2006D
Motorentyp: Unipolarer Schrittmotor
Schrittwinkel: 1.8 Grad
Haltemoment: 2.2Nm(312oz.in)
Strom: 2.0A
Stromspannung: 4.4V
Phasenwiderstand: 2.2ohms
Induktivität: 7.0mH ± 20%(1KHz)
Physikalische Spezifikation
Rahmengröße: 86 x 86mm
Körper Länge: 66mm
Schaftdurchmesser: Φ14mm
Länge desVorderen Schafts: 37mm
Doppel-D-Schnittlänge: 25mm
Hintere Schaftlänge: 34mm
Anzahl Leiter: 6
Leitungslänge: 300mm
Gewicht: 1.7kg
Verbindung
|
A+
|
O+
|
A-
|
B+
|
O-
|
B-
|
|
Schwarz
|
Gelb
|
GRN
|
Rot
|
Weiss
|
Blau
|
| Elektrische Spezifikation | |
|---|---|
| Bipolar/Unipolar | Unipolar |
| Haltemoment (Ncm) | 220 |
| Haltemoment (oz.in) | 312 |
| Induktivität(mH) | 7 |
| Phasenwiderstand(ohm) | 2.2 |
| Nennstrom (A) | 2 |
| Schrittwinkel(°) | 1.8 |
| Physikalische Spezifikation | |
| Körper Länge(mm) | 66 |
| Rahmengröße(mm) | 86x86 |
| Einzelne Welle/Doppelwelle | Doppelwelle |
| Abtriebswellentyp | D-Schnitt |
| Schaftdurchmesser(mm) | 14 |
| Schaftlänge(mm) | 37 |
| Anzahl der Leiter | 6 |
| Leitungslänge(mm) | 300 |
| Gewicht(g) | 1700 |
- Stecker: Molex, Harwin, Tyco/AMP, JST etc.
- Anschlussdrähte & Kabel: Sonderlängen, Schutzschlauch
- Welle: Rund, D-Cut, Quergebohrt, Keilnut, Gewinde oder Hohl
- Wicklung: Widerstand, Induktivität, Nennstrom, usw.
