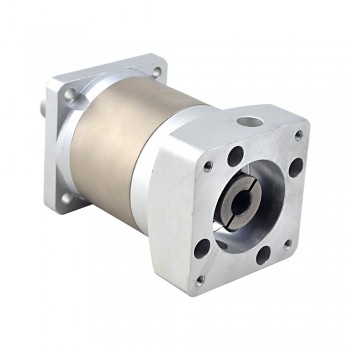

TQEG-Serie Nema23 Planetengetriebe 20:1 Spiel 20 Arc-min für Nema 23 Getriebe Schrittmotor
- Handbücher und Dokumentation: Datenblatt:
TQEG-Serie Nema23 Planetengetriebe 20:1 Spiel 20 Arc-min für Nema 23 Getriebe Schrittmotor
Getriebespezifikation
Hersteller #: TQEG23-G20-D10
Getriebetyp: Planeten
Übersetzungsverhältnis: 20: 1
Wirkungsgrad: 94%
Zahnspiel bei Nulllast: <=20 bogenminuten
Max.zulässiges Drehmoment: 30 Nm(265.52 lb-in)
Moment Zulässiges Drehmoment: 60 Nm(531.04 lb-in)
Geräusch: <=60dB
Wasserdichte Bewertung: IP54
Physikalische Spezifikation
Rahmengröße: 60 x 60 mm
Länge des Getriebes: 89.5 mm
Abtriebswellentyp: Passfedernut Welle
Durchmesser der Abtriebswelle: Φ14 mm
Länge der Abtriebswelle: 35 mm
Durchmesser der Eingangswelle: Φ10 mm
Länge der Eingangswelle: 21~24 mm
| Physikalische Spezifikation | |
|---|---|
| Rahmengröße(mm) | 60 x 60 |
| Gewicht(g) | 1090 |
| Länge des Getriebes(mm) | 89.5 |
| Durchmesser der Eingangswelle(mm) | 10 |
| Länge der Eingangswelle(mm) | 21~24 |
| Durchmesser der Abtriebswelle(mm) | 14 |
| Länge der Abtriebswelle(mm) | 35 |
| Anzug für Motor | Nema 23 |
| Getriebetyp | PLE-Serie |
| Übersetzungsverhältnis | 20 |
| Zahnspiel bei Nulllast | <=20 bogenminuten |
| Produktart | Planetengetriebe der PLE-Serie |
| Abtriebswellentyp | Passfedernut Welle Welle |
