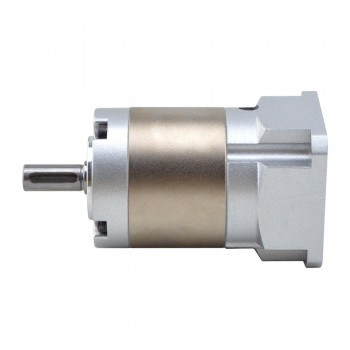

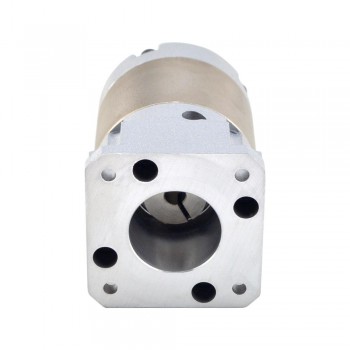

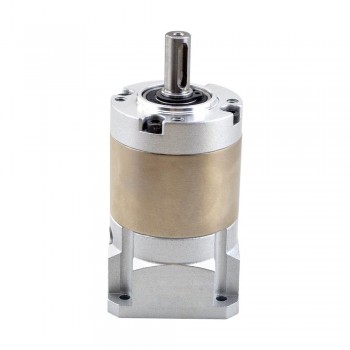

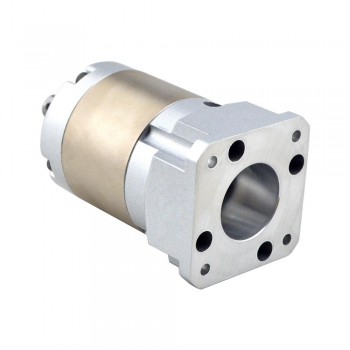

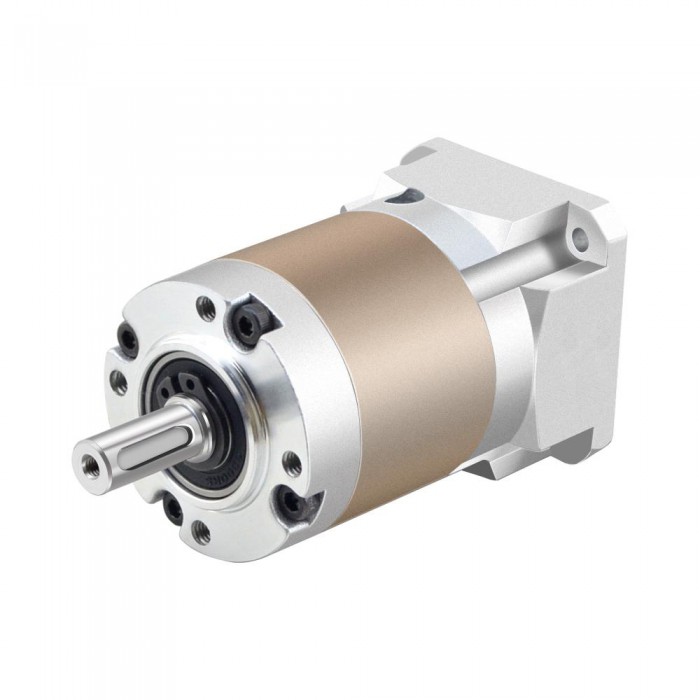

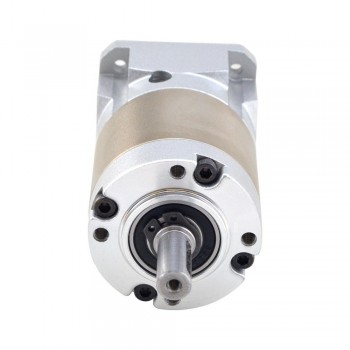

TQEG-Serie Planetengetriebe Übersetzungsverhältnis 20:1 Spiel 20 arc-min für Nema 17 Schrittmotor
- Handbücher und Dokumentation: Datenblatt:
Preis:€46.97
Kunde hat auch gekauft
TQEG-Serie Planetengetriebe Übersetzungsverhältnis 20:1 Spiel 20 arc-min für Nema 17 Schrittmotor
Getriebespezifikation
Hersteller #: TQEG17-G20
Getriebetyp: Planeten
Übersetzungsverhältnis: 20: 1
Wirkungsgrad: 94%
Zahnspiel bei Nulllast: <=20 bogenminuten
Max.zulässiges Drehmoment: 12 Nm(106.21 lb-in)
Moment Zulässiges Drehmoment: 24 Nm(212.42 lb-in)
Geräusch: <=55dB
Wasserdichte Bewertung: IP54
Physikalische Spezifikation
Rahmengröße: 42 x 42 mm
Länge des Getriebes: 67 mm
Abtriebswellentyp: Passfedernut Welle
Durchmesser der Abtriebswelle: Φ8 mm
Länge der Abtriebswelle: 21.5 mm
Durchmesser der Eingangswelle: Φ5 mm
Länge der Eingangswelle: 24 mm
| Physikalische Spezifikation | |
|---|---|
| Rahmengröße(mm) | 42 x 42 |
| Gewicht(g) | 382 |
| Länge des Getriebes(mm) | 67 |
| Durchmesser der Eingangswelle(mm) | 5 |
| Länge der Eingangswelle(mm) | 24 |
| Durchmesser der Abtriebswelle(mm) | 8 |
| Länge der Abtriebswelle(mm) | 21.5 |
| Anzug für Motor | Nema 17 |
| Getriebetyp | PLE-Serie |
| Übersetzungsverhältnis | 20 |
| Zahnspiel bei Nulllast | <=20 bogenminuten |
| Produktart | Planetengetriebe der PLE-Serie |
| Abtriebswellentyp | Passfedernut Welle Welle |
