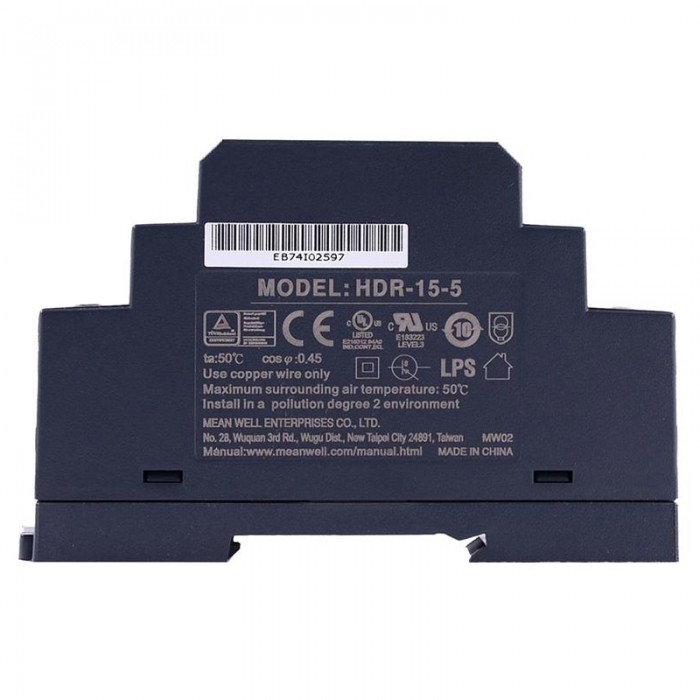

HDR-15-5 MEAN WELL 15W Schaltnetzteil 5V Hutschiene DC 2,4A 115/230 VAC Ultraflaches Stufenförmiges DIN-Schienen-Netzteil
- Handbücher und Dokumentation: Vollständiges Datenblatt:
HDR-15-5 MEAN WELL 15W Schaltnetzteil 5V Hutschiene DC 2,4A 115/230 VAC Ultraflaches Stufenförmiges DIN-Schienen-Netzteil
MEAN WELL HDR-15 ist eine kostengünstige, ultraflache 15W DIN-Schienen-Stromversorgungsserie, die sich für die Installation auf TS-35/7.5 oder TS-35/15 Montageschienen eignet. Das Gehäuse ist 17,5 mm (1SU) breit, was Platzeinsparungen in den Schränken ermöglicht. Die gesamte Serie ist für den gesamten AC-Eingangsbereich von 85VAC bis 264VAC (277VAC betriebsbereit) geeignet und entspricht der Norm BS EN/EN61000-3-2, die die Europäische Union für Oberschwingungsströme vorschreibt.
Merkmale
Marke MEANWELL
5V DC 2.4A Ausgang
AC-Eingangsspannungsbereich: 85 ~ 264VAC
Nennleistung: 12W
UItra schlankes Design mit einer Breite von 17,5 mm (1SU)
Universeller Eingang 85~264VAC(277VAC betriebsbereit)
Leistungsaufnahme ohne Last <0.3W
Isolationsklasse II
Pass BS (Begrenzte Stromquelle)
DC-Ausgangsspannung einstellbar
Schutzfunktionen: Kurzschluss / Überlast / Überspannung
Kühlung durch freie Luftkonvektion (Arbeitstemperatur:-30~+70°C)
DIN-Schiene TS-35/7.5 oder 15 montierbar
LED-Anzeige bei Stromzufuhr
Überspannungskategorie Ⅲ
Anwendungen
Maschinen für die industrielle Automatisierung
Industrielles Steuerungssystem
Mechanische und elektrische Ausrüstung
Elektronische Instrumente, Ausrüstungen oder Apparate
Haushaltsgeräte
| Schaltnetzteil Spezifikation | |
|---|---|
| Max. Ausgangsstrom(A) | 2.4 |
| Leistung(W) | 12 |
| Marke | MEANWELL |
| Ausgangsspannung(VDC) | 5 |
| Eingangsspannung(VAC/VDC) | 85 - 264 / 120 - 370 |
| PFC-Funktion | Nein |
| Abm.(LxBxH)(mm) | 17.5 x 90 x 54.5 / 0.69 x 3.54 x 2.15 |
| Eingangsfrequenz(Hz) | 47 - 63 |
| Wirkungsgrad(%) | 80% |
| Physikalische Spezifikation | |
| Produktart | Stromversorgung |
