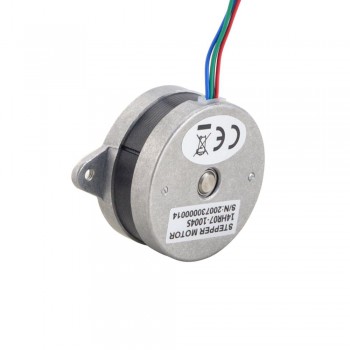

Rund Nema 14 Bipolar Schrittmotor 1,8 Grad 9 Ncm 1,0 A Φ36 x 17,5 mm 4 Drähte Mini-Schrittmotor
- Handbücher und Dokumentation: Motordatenblatt:
Preis:€17.04
Kunde hat auch gekauft
Rund Nema 14 Bipolar Schrittmotor 1,8 Grad 9 Ncm 1,0 A Φ36 x 17,5 mm 4 Drähte Mini-Schrittmotor
Elektrische Spezifikation
Hersteller #: 14HR07-1004VRN
Motorentyp: Bipolar
Schrittwinkel: 1.8 Grad
Haltemoment: 9 Ncm(12.75 oz.in)
Strom: 1.0 A
Phasenwiderstand: 3.9 ohms
Induktivität: 2.0 mH ± 20%(1KHz)
Physikalische Spezifikation
Rahmengröße: 36.5 x 36.5 mm
Körper Länge: 17.5 mm
Schaftdurchmesser: Φ2.5 mm
Schaftlänge: 4 mm
Anzahl Leiter: 4
Leitungslänge: 500 mm
Gewicht: 0.08 kg
Verbindung
|
A+
|
A-
|
B+
|
B-
|
|
Rot
|
GRN
|
Schwarz
|
Blau
|
| Elektrische Spezifikation | |
|---|---|
| Bipolar/Unipolar | Bipolar |
| Haltemoment (Ncm) | 9 |
| Haltemoment (oz.in) | 12.75 |
| Induktivität(mH) | 2.0 |
| Phasenwiderstand(ohm) | 3.9 |
| Nennstrom (A) | 1.0 |
| Schrittwinkel(Grad) | 1.8 |
| Physikalische Spezifikation | |
| Körper Länge(mm) | 17.5 |
| Rahmengröße(mm) | Nema 14 (36.5 x 36.5) |
| Leitungslänge(mm) | 500 |
| Anzahl der Leiter | 4 |
| Schaftdurchmesser(mm) | 2.5 |
| Schaftlänge(mm) | 4 |
| Einzelne Welle/Doppelwelle | Einzelne Welle |
| Gewicht(g) | 80 |
- Stecker: Molex, Harwin, Tyco/AMP, JST etc.
- Anschlussdrähte & Kabel: Sonderlängen, Schutzschlauch
- Welle: Rund, D-Cut, Quergebohrt, Keilnut, Gewinde oder Hohl
- Wicklung: Widerstand, Induktivität, Nennstrom, usw.
