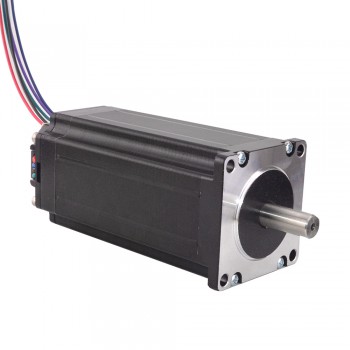

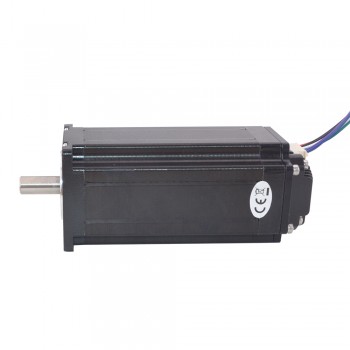

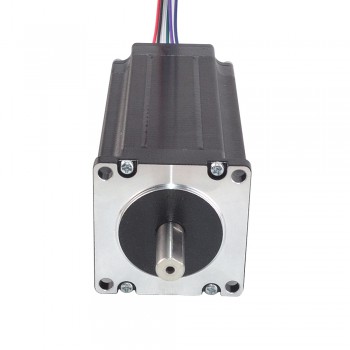

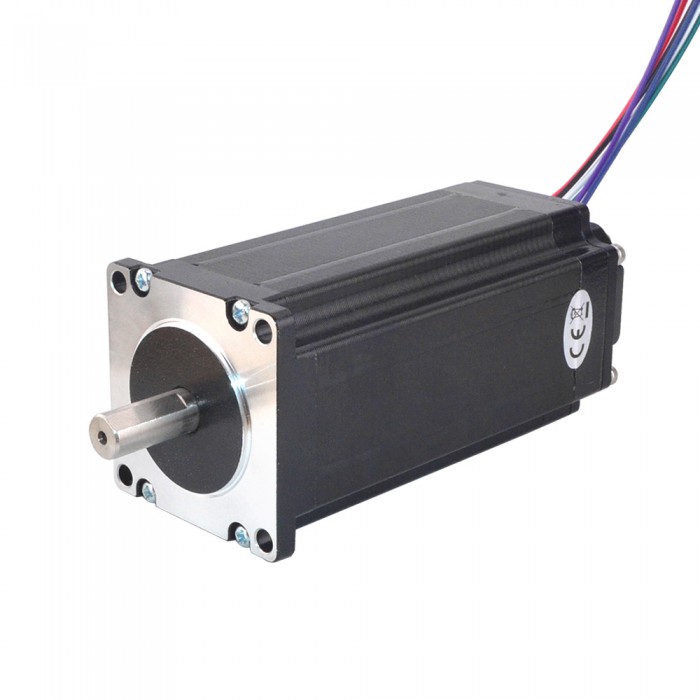

Nema 23 Integrierter Schrittmotor mit Treiber 1.8 Grad 300 Ncm 4.2A ISD08 12-38VDC Nema23 Schrittmotor
- Handbücher und Dokumentation: Vollständiges Datenblatt:
Preis:€162.92
Kunde hat auch gekauft
Nema 23 Integrierter Schrittmotor mit Treiber 1.8 Grad 300 Ncm 4.2A ISD08 12-38VDC Nema23 Schrittmotor
Elektrische Spezifikation:
Hersteller #: ISD08-30
Schrittwinkel: 1.8 Grad
Haltemoment: 300 Ncm(425oz.in)
Strom: 4.2 A
Phasenwiderstand: 0.9 ohms
Induktivität: 3.8 mH ± 20%(1KHz);
Physikalische Spezifikation:

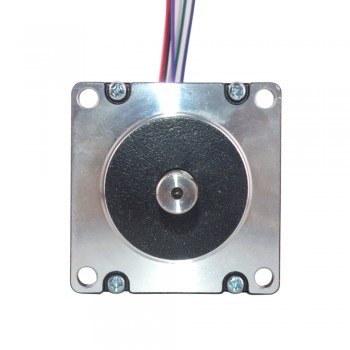

Rahmengröße: 57 x 57 mm
Körper Länge: 133 mm
Schaftdurchmesser: Φ10 mm
Schaftlänge: 24 mm
Gewicht: 1850g;

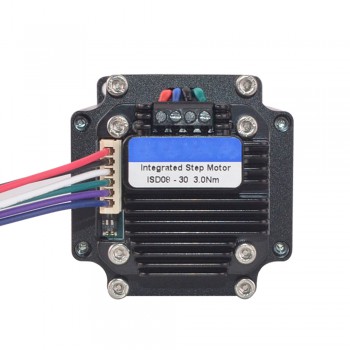

Treiberspezifikationen:
Ausgangsspitzenstrom: 3 - 8 A
Eingangsspannung: 12 - 38 VDC
Drehzahlregelung über externes Potentiometer 0. 75 - 1250 RPM
Isolationswiderstand: Mehr als 100 MΩ
Spannungsfestigkeit: 500VAC for 1MIN.

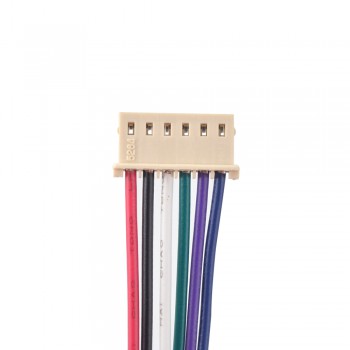

Verbindung
|
V+
|
GND
|
VCC
|
DIR
|
STP
|
ENA
|
|
Rot
|
Schwarz
|
Weiss
|
Grün
|
Lila
|
Blau
|
| Spezifikation | |
|---|---|
| Eingangsspannung (V) | 12 - 38 |
| Elektrische Spezifikation | |
| Haltemoment (Ncm) | 300 |
| Haltemoment (oz.in) | 425 |
| Induktivität(mH) | 3.8 |
| Phasenwiderstand(ohm) | 0.9 |
| Nennstrom (A) | 4.2 |
| Schrittwinkel(°) | 1.8 |
| Stepper-Treiber-Spezifikation | |
| Ausgangsstrom(A) | 3 - 8 |
| Physikalische Spezifikation | |
| Körper Länge(mm) | 133 |
| Rahmengröße(mm) | 57 x 57 |
| Schaftdurchmesser(mm) | 10 |
| Schaftlänge(mm) | 24 |
