Nema 23 Bipolar Schrittmotor 1,8 Grad 1,26 Nm 2,8A 2,5V 4 Drähte 23hs22-2804s Hybrid-Schrittmotor
-
Handbücher und Dokumentation:
Vollständiges Datenblatt:
Drehmomentkurve:
Nema 23 Bipolar Schrittmotor 1,8 Grad 1,26 Nm 2,8A 2,5V 4 Drähte 23hs22-2804s Hybrid-Schrittmotor

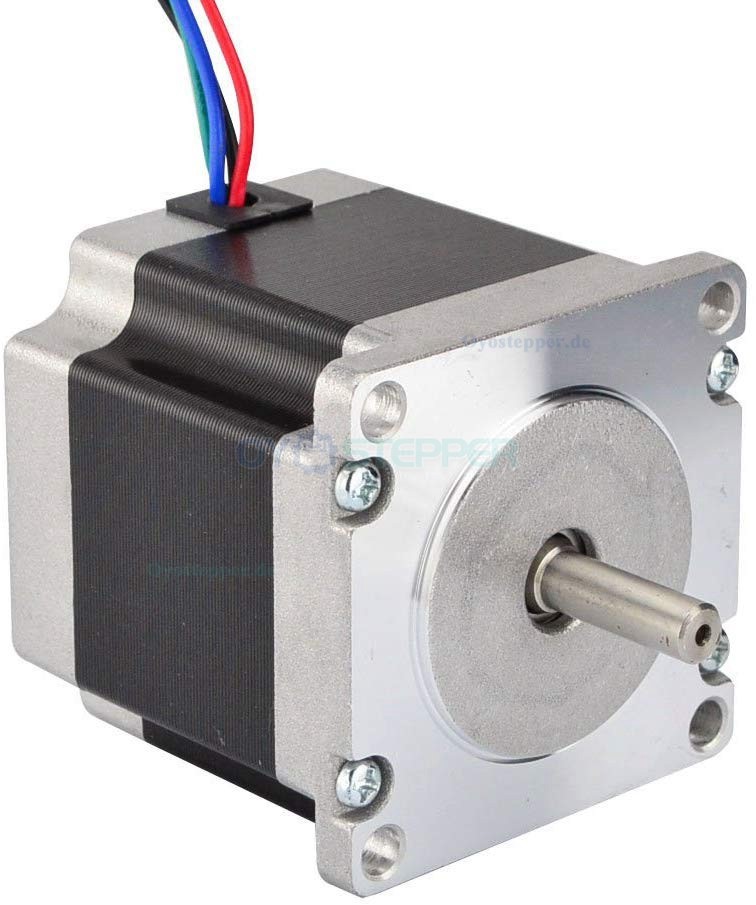

Der NEMA 23 Schrittmotor ist mit Schrittwinkel 1,8Grad und Größe 57x57x56mm. Es hat 4 Drähte, jede Phase zieht 2.8A, mit Haltemoment 1.2Nm.
Elektrische Spezifikation:
Hersteller-Teilenummer: 23HS22-2804S
Motorentyp: Bipolar
Schrittwinkel: 1.8 Grad
Haltemoment: 1.2Nm(178.4oz.in)
Strom/Phase: 2.8A
Widerstand/Phase: 0.9ohms
Induktivität: 2.5mH ± 20%(1KHz);
Physikalische Spezifikation:
Rahmengröße: 57 x 57mm
Körper Länge: 56mm
Wellendurchmesser: Φ6.35mm
Schaftlänge: 21mm
Anzahl Leiter: 4
Leitungslänge: 500mm
Gewicht: 700g
Verbindung
| A+ | A- | B+ | B- |
| Schwarz | Grün | Rot | Blau |
| Elektrische Spezifikation | |
|---|---|
| Bipolar/Unipolar | Bipolar |
| Haltemoment (Ncm) | 126 |
| Haltemoment (oz.in) | 178.4 |
| Induktivität(mH) | 2.5 |
| Phasenwiderstand(ohm) | 0.9 |
| Nennstrom (A) | 2.8 |
| Schrittwinkel(°) | 1.8 |
| Physikalische Spezifikation | |
| Körper Länge(mm) | 56 |
| Rahmengröße(mm) | 57x57 |
| Einzelne Welle/Doppelwelle | Einzelne Welle |
| Abtriebswellentyp | D-Schnitt |
| Schaftdurchmesser(mm) | 6.35 |
| Schaftlänge(mm) | 21 |
| Anzahl der Leiter | 4 |
| Leitungslänge(mm) | 500 |
| Gewicht(g) | 700 |
- Stecker: Molex, Harwin, Tyco/AMP, JST etc.
- Anschlussdrähte & Kabel: Sonderlängen, Schutzschlauch
- Welle: Rund, D-Cut, Quergebohrt, Keilnut, Gewinde oder Hohl
- Wicklung: Widerstand, Induktivität, Nennstrom, usw.
