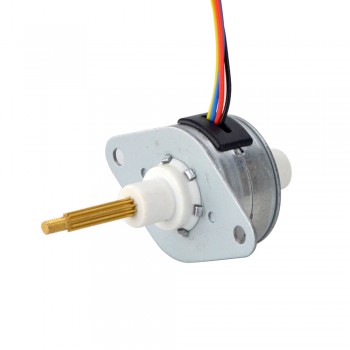

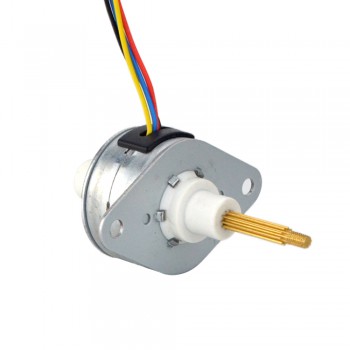

PM-Gefangener Linear-Schrittmotor 2 Phasen 0,5 A Leitung 1,22 mm/0,048" Hublänge 13,5 mm
- Handbücher und Dokumentation: Vollständiges Datenblatt:
Preis:€20.55
Kunde hat auch gekauft
PM-Gefangener Linear-Schrittmotor 2 Phasen 0,5 A Leitung 1,22 mm/0,048" Hublänge 13,5 mm
Elektrische Spezifikation
Hersteller #: 25LN48L01-334
Anzahl der Phasen: 2
Schrittwinkel: 7.5 Grad
Strom: 0.5 A
Schub: 30 N(100 Hz)
Phasenwiderstand: 7.2 ± 7% ohms(20 ℃)
Induktivität: 4.1 mH ± 20%
IP-Schutz: IP30
Physikalische Spezifikation
Rahmengröße: Φ25 mm
Körper Länge: 14.3 mm
Strichlänge: 13.5 mm（0.531"）
Leitspindeldurchmesser: Φ3.5 mm（0.138"）
Spindelsteigung: 1.22 mm（0.048"）
Führen/Schritt: 0.0254 mm(0.001")
Anzahl Leiter: 4
Leitungslänge: 230 mm
Gewicht: 34 g
Verbindung
|
A+
|
A-
|
B+
|
B-
|
|
Schwarz
|
Rot
|
Blau
|
Gelb
|
| Elektrische Spezifikation | |
|---|---|
| Induktivität(mH) | 4.1 |
| Phasenwiderstand(ohm) | 7.2 |
| Nennstrom (A) | 0.5 |
| Schrittwinkel(°) | 7.5 |
| Motorentyp | Gefangen |
| Anzahl der Phasen | 2 |
| Physikalische Spezifikation | |
| Körper Länge(mm) | 14.3 |
| Rahmengröße(mm) | Φ25 |
| Leitungslänge(mm) | 230 |
| Leitspindeldurchmesser(mm) | Φ3.5 |
| Führungsweg/Umdrehung(mm) | 1.22 |
| Leitspindelhub/Schrittlänge(mm) | 0.0254 |
| Federweg(mm) | 13.5 |
