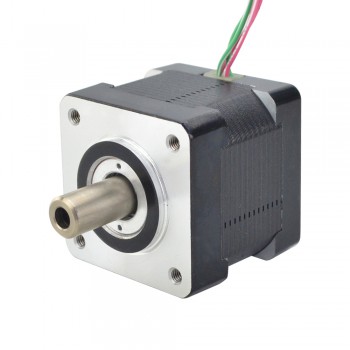

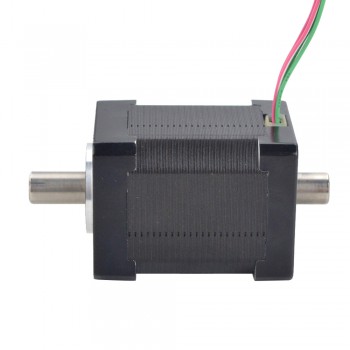

Hohlwelle Nema 14 Schrittmotor Bipolar 0.33 Nm 2.0A 1.8 Grad Hybrid Schrittmotor

Artikelnummer:14HS19-2004H
Rezension schreiben

Handbücher und Dokumentation: Vollständiges Datenblatt:
14HS19-2004H.pdf

Preis:€28.25

Kunde hat auch gekauft

Beschreibung Spezifikationen Maßgefertigtes Design Bewertungen

Hohlwelle Nema 14 Schrittmotor Bipolar 0.33 Nm 2.0A 1.8 Grad Hybrid Schrittmotor

Elektrische Spezifikation

Hersteller #: 14HS19-2004H

Motorentyp: Bipolar

Schrittwinkel: 1.8 Grad

Haltemoment: 0.33 Nm(46.74oz.in)

Strom: 2.0 A

Phasenwiderstand: 1.4 ohms± 10%

Induktivität: 2.41 mH ± 20%(1KHz)

Physikalische Spezifikation

Rahmengröße: 35 x 35 mm

Körper Länge: 48 mm

Äußerer Wellendurchmesser: Φ8 mm

Innenwellendurchmesser: Φ4 mm

Länge desVorderen Schafts: 16 mm

Hintere Schaftlänge: 9 mm

Anzahl Leiter: 4

Leitungslänge: 310 mm

Gewicht: 0.22 kg

Verbindung

A+	A-	B+	B-
Rot	RED/WHI	GRN/WHI	GRN

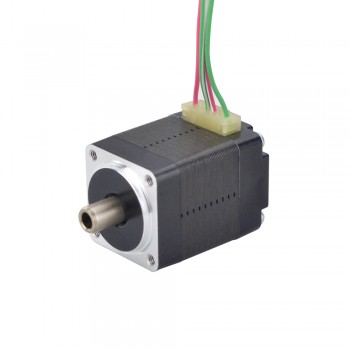

Précédent: Hohlwelle Nema 14 Schrittmotor Doppelwelle Bipolar 1.8 Grad 16Ncm 1.25A 4 Drähte Nema14 Hybrid Schrittmotor

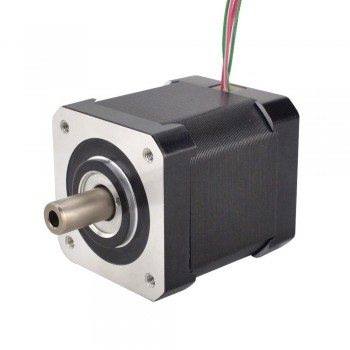

Suivant: Hohlwellen Nema 17 Schrittmotor 1.8 Grad 0.25 Nm 1.5 A 4 Drähte Bipolar Hybrid-Schrittmotor

Elektrische Spezifikation
Bipolar/Unipolar	Bipolar
Haltemoment (Ncm)	33
Haltemoment (oz.in)	46.74
Induktivität(mH)	2.41
Phasenwiderstand(ohm)	1.4
Nennstrom (A)	2
Schrittwinkel(°)	1.8
Physikalische Spezifikation
Körper Länge(mm)	48
Rahmengröße(mm)	35 x 35
Leitungslänge(mm)	310
Anzahl der Leiter	4
Abtriebswellentyp	Hohlwellen
Einzelne Welle/Doppelwelle	Doppelwelle
Gewicht(g)	220

Stecker: Molex, Harwin, Tyco/AMP, JST etc.
Anschlussdrähte & Kabel: Sonderlängen, Schutzschlauch
Welle: Rund, D-Cut, Quergebohrt, Keilnut, Gewinde oder Hohl
Wicklung: Widerstand, Induktivität, Nennstrom, usw.

Für dieses Produkt gibt es noch keine Bewertungen
