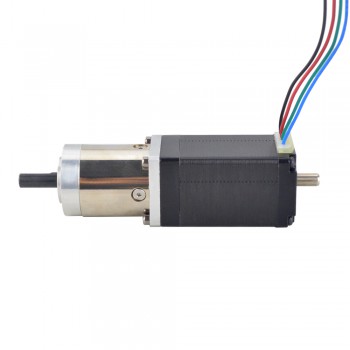

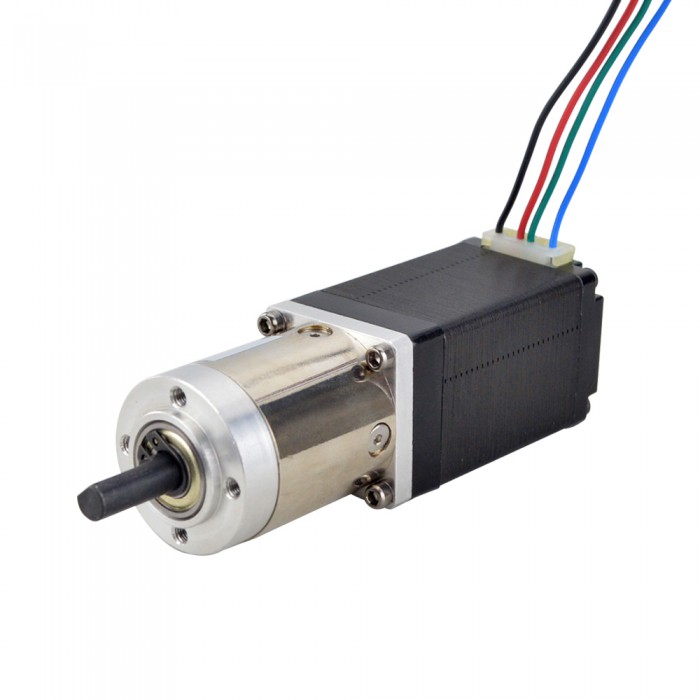

Doppelwellen Nema 14 Schrittmotor mit 14:1 Planetengetriebe 1.8 Grad 0.14 Ncm Bipolar Getriebeschrittmotor
- Handbücher und Dokumentation: Motordatenblatt:
Doppelwellen Nema 14 Schrittmotor mit 14:1 Planetengetriebe 1.8 Grad 0.14 Ncm Bipolar Getriebeschrittmotor
Elektrische Spezifikation
Hersteller #: 11HS20-0674D-PG14-AR3
Motorentyp: Bipolar
Schrittwinkel: 1.8 Grad
Haltemoment ohne Getriebe: 0.14 Ncm(19.88 oz.in)
Strom: 0.67 A
Phasenwiderstand: 12 ohms
Induktivität: 6.5 mH ± 20%(1KHz)
Getriebespezifikation
Getriebetyp: Planeten
Übersetzungsverhältnis: 13.73: 1
Wirkungsgrad: 81%
Zahnspiel bei Nulllast: <=1 Grad
Max.zulässiges Drehmoment: 3 Nm(424.92 oz.in)
Moment Zulässiges Drehmoment: 5 Nm(708.2 oz.in)
Maximale axiale Belastung der Welle: 5 N
Maximale radiale Belastung der Welle: 25 N
Physikalische Spezifikation
Getriebetyp: Planeten
Rahmengröße: 28 x 28 mm
Motorlänge: 51 mm
Länge des Getriebes: 35.8 mm
Vorderschaftdurchmesser: Φ6 mm
Länge desVorderen Schafts: 18 mm
Doppel-D-Schnittlänge: 12 mm
Hintere Schaftlänge: 9.5 mm
Durchmesser der hinteren Welle: Φ5 mm
Anzahl Leiter: 4
Leitungslänge: 500 mm
Gewicht: 0.3kg
Verbindung
|
A+
|
A-
|
B+
|
B-
|
|
Schwarz
|
Grün
|
Rot
|
Blau
|
| Elektrische Spezifikation | |
|---|---|
| Bipolar/Unipolar | Bipolar |
| Induktivität(mH) | 6.5 |
| Phasenwiderstand(ohm) | 12 |
| Nennstrom (A) | 0.67 |
| Spezifikation | |
| Haltemoment ohne Getriebe(Ncm) | 14 |
| Haltemoment ohne Getriebe(oz.in) | 19.88 |
| Nema Größe | Nema 11 |
| Physikalische Spezifikation | |
| Leitungslänge(mm) | 500 |
| Anzahl der Leiter | 4 |
| Schaftdurchmesser(mm) | 6 |
| Schaftlänge(mm) | 18 |
| Abtriebswellentyp | D-Schnitt |
| Einzelne Welle/Doppelwelle | Doppelwelle |
| Gewicht(g) | 300 |
