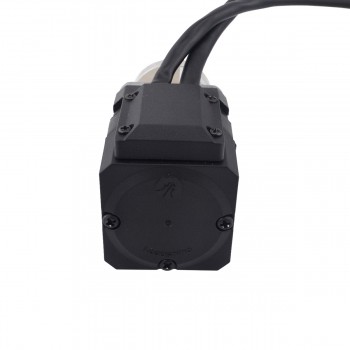

Nema 17 Closed-Loop Getriebeschrittmotor 27:1 mit Encoder 1000CPR 1.8 Grad 0.22Nm 12V
- Handbücher und Dokumentation: Motordatenblatt:
Nema 17 Geschlossener Kreislauf Getriebeschrittmotor 27:1 mit Encoder 1000CPR 1.8 Grad 0.22Nm 12V
Spezifikation
Hersteller #: 17HS13-0404D-PG27-E1000
Motorentyp: Bipolar
Schrittwinkel ohne Getriebe: 1.8 Grad
Haltemoment ohne Getriebe: 0.22Nm(31.16oz.in)
Strom: 0.40A
Phasenwiderstand: 30ohms
Stromspannung: 12.00V
Induktivität: 27mH ± 20%(1KHz)
Anzahl Leiter: 4
Leitungslänge: 500mm
Getriebespezifikation
Getriebetyp: Planeten
Länge des Getriebes: 35mm
Übersetzungsverhältnis: 26.85
Wirkungsgrad: 81%
Schaftdurchmesser: Φ6mm
Schaftlänge: 18 mm
Zahnspiel bei Nulllast: <=1Grad
Max.zulässiges Drehmoment: 3Nm(424.92oz.in)
Moment Zulässiges Drehmoment: 5Nm(708.2oz.in)
Maximale axiale Belastung der Welle: 50N
Maximale radiale Belastung der Welle: 100N
Encoder Spezifikation
Antriebsspannung: 4.5V to 5.5V
Ausgangsstrom: 20mA
Auflösung: 1000cpr
Ausgangssignal: 2 Kanäle
Bohrungsdurchmesser: Φ5mm
Ausgangsfrequenz: ≤60MHz
Laufgeschwindigkeit: ≤3600rpm
IP-Schutz: IP20
Verbindung
|
A+
|
A-
|
B+
|
B-
|
|
Grün
|
Schwarz
|
Rot
|
Blau
|
| Spezifikation | |
|---|---|
| Bipolar/Unipolar | Bipolar |
| Haltemoment (Ncm) | 26 |
| Haltemoment (oz.in) | 36.826 |
| Induktivität(mH) | 37 |
| Leitungslänge(mm) | 500 |
| Nema Größe | Nema 17 |
| Anzahl der Leiter | 4 |
| Phasenwiderstand(ohm) | 30 |
| Nennstrom (A) | 0.4 |
| Schaftdurchmesser(mm) | 6 |
| Schaftlänge(mm) | 18 |
| Schrittwinkel(°) | 1.8 |
| Encoder Spezifikation | |
| IP-Schutz | IP20 |
| Ausgangsstrom(mA) | 20 |
| Ausgangsfrequenz | ≤60KHz |
| Nennspannung(V) | 5 |
| Auflösung(CPR) | 1000 |
| Laufgeschwindigkeit(rpm) | ≤3600rpm |
