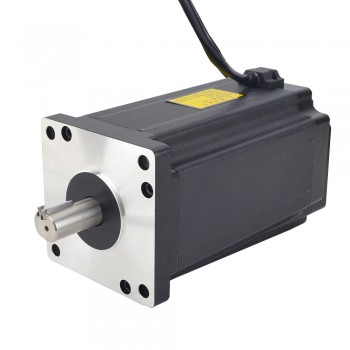

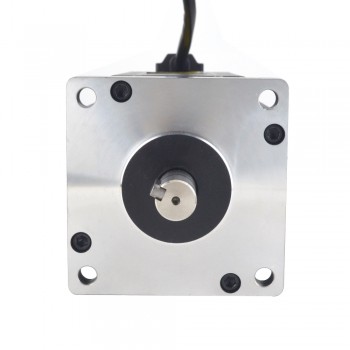

Nema 42 Closed-Loop-Schrittmotor 20 Nm, 5,0 A, 1,2 Grad 3-Phasen
- Handbücher und Dokumentation: Vollständiges Datenblatt:
Preis:€148.33
Kunde hat auch gekauft
Nema 42 Geschlossener Kreislauf-Schrittmotor 20 Nm, 5,0 A, 1,2 Grad 3-Phasen
Elektrische Spezifikation
Hersteller #: 42HT79-5003S
Anzahl der Phasen: 3
Schrittwinkel: 1.2 Grad
Haltemoment: 20 Nm(2832.8oz.in)
Strom: 5 A
Phasenwiderstand: 1.93 ohms± 10%
Induktivität: 23 mH ± 20%(1KHz)
Physikalische Spezifikation
Rahmengröße: 110 x 110 mm
Körper Länge: 201.5 mm
Schaftdurchmesser: Φ19 mm
Schaftlänge: 42 mm
Keilnut Schaftlänge: 25 mm
Anzahl Leiter: 3
Leitungslänge: 300 mm
Gewicht: 12.6 kg
Verbindung
|
U
|
V
|
W
|
|
Rot
|
Gelb
|
GRN
|
| Elektrische Spezifikation | |
|---|---|
| Haltemoment (Ncm) | 2000 |
| Haltemoment (oz.in) | 2832.8 |
| Induktivität(mH) | 23 |
| Phasenwiderstand(ohm) | 1.93 |
| Nennstrom (A) | 5 |
| Schrittwinkel(°) | 1.2 |
| Anzahl der Phasen | 3 |
| Physikalische Spezifikation | |
| Körper Länge(mm) | 201.5 |
| Rahmengröße(mm) | 110 x 110 |
| Leitungslänge(mm) | 300 |
| Anzahl der Leiter | 3 |
| Schaftdurchmesser(mm) | 19 |
| Schaftlänge(mm) | 42 |
| Gewicht(g) | 12600 |
- Stecker: Molex, Harwin, Tyco/AMP, JST etc.
- Anschlussdrähte & Kabel: Sonderlängen, Schutzschlauch
- Welle: Rund, D-Cut, Quergebohrt, Keilnut, Gewinde oder Hohl
- Wicklung: Widerstand, Induktivität, Nennstrom, usw.
