3-Achsen CNC-Fräser-Kit 3,0 Nm 1,8 Grad Bipolar Nema 23 Schrittmotor und Schritttreiber
-
Handbücher und Dokumentation:
Motordatenblatt:
Motordrehmomentkurve:
Fahrerhandbuch:
Netzteil Handbuch:
3-Achsen CNC-Fräser-Kit 3,0 Nm 1,8 Grad Bipolar Nema 23 Schrittmotor und Schritttreiber

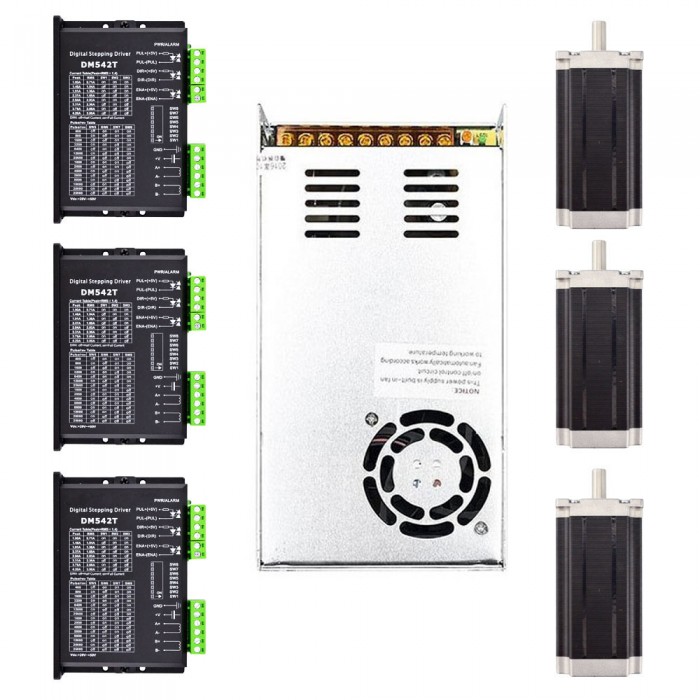

Dieses CNC-Kit beinhaltete:
3 x Digitaler Schrittantrieb 1.0-4.2A 20-50VDC für Nema 17, 23, 24 Schrittmotor
3 x 3 Nm (425oz.in) Nema 23 Schrittmotor
1 x 400W 36V 11A 115/230V Schaltnetzteil;

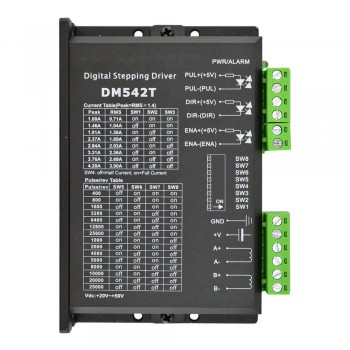

Treiberspezifikation
Eingangsspannung 20-50VDC
Multi-Stepping ermöglicht eine Schritteingabe mit niedriger Auflösung, um eine höhere Mikroschrittausgabe zu erzeugen, und bietet somit eine gleichmäßigere Motorbewegung;
15 wählbare Mikroschrittauflösungen einschließlich 400, 800, 1600, 3200, 6400, 12800, 25600, 1000, 2000, 4000, 5000, 8000, 10000, 20000, 25000
Sanftanlauf ohne „Sprung“ beim Einschalten
8 wählbare Spitzenströme einschließlich 1,00 A, 1,46 A, 1,91 A, 2,37 A, 2,84 A, 3,31 A, 3,76 A, 4,20 A
Pulseingangsfrequenz bis 200 KHz, TTL-kompatibel und optisch isolierter Eingang
Automatische Ruhestromreduzierung
Geeignet für 2-Phasen- und 4-Phasen-Motoren
Unterstützt den PUL/DIR-Modus
Überspannungs- und Überstromschutz;

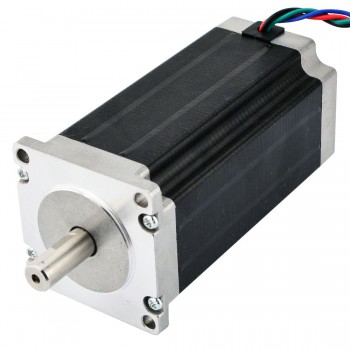

Spezifikation
Hersteller #: 23HS45-3504S
Motorentyp: Bipolar
Schrittwinkel: 1.8 Grad
Haltemoment: 3Nm(425oz.in)
Strom: 3.5A
Stromspannung: 4.2V
Phasenwiderstand: 1.2ohms
Induktivität: 5mH ± 20%(1KHz)
Rahmengröße: 57 x 57mm
Körper Länge: 113mm
Schaftdurchmesser: Φ10mm
Schaftlänge: 24mm
Doppel-D-Schnittlänge: 20mm
Anzahl Leiter: 4
Leitungslänge: 400mm
Gewicht: 1.6kg
Verbindung
|
A+
|
A-
|
B+
|
B-
|
|
Schwarz
|
Grün
|
Rot
|
Blau
|

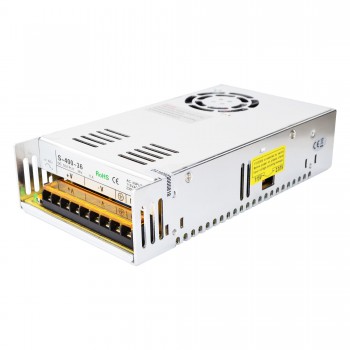

Leistungsspezifikation
36V DC 11A Ausgang
AC-Eingangsspannungsbereich: 93~132V/176~264VAC
115V/230V AC per Schalter wählbar
Gezwungene Luftkühlung durch eingebauten DC-Lüfter
Niedrige Ausgangswelligkeit und Gieren
Überstrom-, Überspannungs-, Kurzschluss- und Überhitzungsschutz
215 x 115 x 50 mm (L x B x H);
| Spezifikation | |
|---|---|
| Schrittwinkel(°) | 1.8 |
| Körper Länge(mm) | 113 |
| Haltemoment (Ncm) | 300 |
| Haltemoment (oz.in) | 424.8 |
| Induktivität(mH) | 5 |
| Leitungslänge(mm) | 400 |
| Nema Größe | Nema 23 |
| Anzahl der Leiter | 4 |
| Phasenwiderstand(ohm) | 1.2 |
| Nennstrom (A) | 3.5 |
| Schaftdurchmesser(mm) | 10 |
| Schaftlänge(mm) | 24 |
| Stepper-Treiber-Spezifikation | |
| Antriebsspannung(V) | 20 - 50 |
| Ausgangsstrom(A) | 1 - 4.2 |
| Mikroschritt(Steps/rev.) | 400 - 25600 |
| Max. Impulseingang(kHZ) | 200 |
| Impulsbreite(μs) | 2.5 |
| Physikalische Spezifikation | |
| Gewicht(g) | 7500 |
