1-Achsen CNC-Schrittmotor-Kit 1,9 Nm 1,8 Grad Bipolar Nema 23 Schrittmotor und Treiber
-
Handbücher und Dokumentation:
Vollständiges Datenblatt:
Drehmomentkurve:
Fahrerhandbuch:
1-Achsen CNC-Schrittmotor-Kit 1,9 Nm 1,8 Grad Bipolar Nema 23 Schrittmotor und Treiber

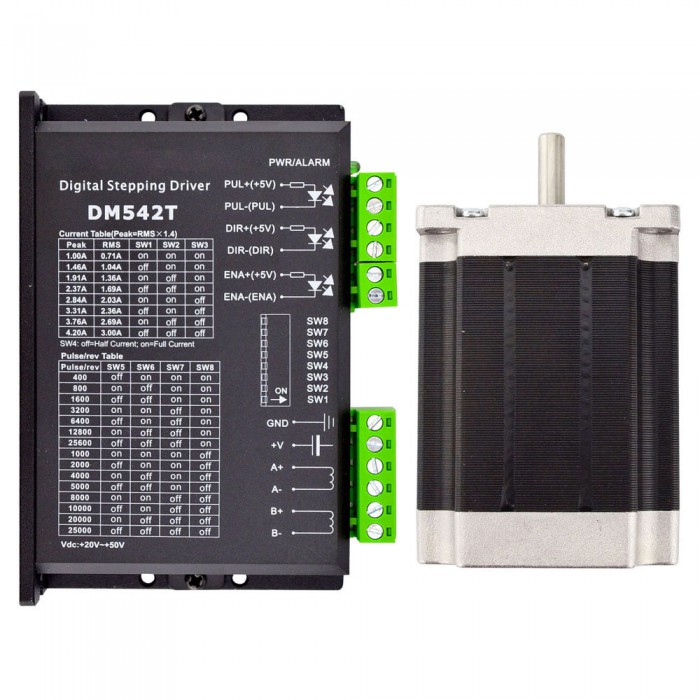

Dieses CNC-Kit beinhaltete:

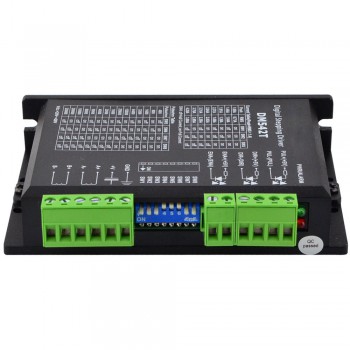

1 x Digitaler Schrittantrieb 1.0-4.2A 20-50VDC für Nema 17, 23, 24 Schrittmotor;

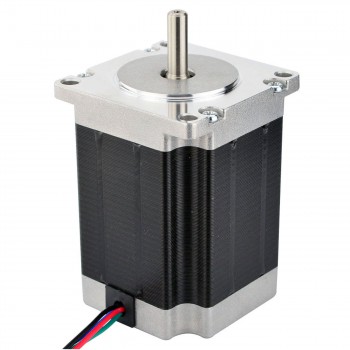

1 x Nema 23 Bipolar 1,8 Grad 1,9 Nm (269 oz.in) 2,8 A 3,2 V 57 x 57 x 76 mm 4 Drähte.
Spezifikation
Hersteller #: 23HS30-2804S
Motorentyp: Bipolar
Schrittwinkel: 1.8 Grad
Haltemoment: 1.9Nm(269oz.in)
Strom: 2.8A
Stromspannung: 3.2V
Phasenwiderstand: 1.13ohms
Induktivität: 5.4mH ± 20%(1KHz)
Rahmengröße: 57 x 57mm
Körper Länge: 76mm
Schaftdurchmesser: Φ6.35mm
Schaftlänge: 21mm
Doppel-D-Schnittlänge: 15mm
Anzahl Leiter: 4
Leitungslänge: 500mm
Gewicht: 1.2kg；
Verbindung
| A+ | A- | B+ | B- |
| Schwarz | Grün | Rot | Blau |
Treiberspezifikation
Eingangsspannung 20-50VDC
Multi-Stepping ermöglicht eine niedrig auflösende Stufeneingabe, um einen höheren Mikroschritt-Output zu erzeugen und bietet somit eine reibungslosere Motorbewegung
15 wählbare Mikroschrittauflösungen einschließlich 400, 800, 1600, 3200, 6400, 12800, 25600, 1000, 2000, 4000, 5000, 8000, 10000, 20000, 25000
Soft-start with no "jump" when powered on
8 wählbarer Spitzenstrom einschließlich 1.00A, 1.46A, 1.91A, 2.37A, 2.84A, 3.31A, 3.76A, 4.20A
Pulseingangs frequenz up to 200 KHz, TTL kompatibler und optisch isolierter Eingang
Automatische Leerlaufstromreduzierung
Geeignet für 2-Phasen- und 4-Phasen-Motoren
Unterstützung PUL / DIR-Modus
überspannungs- und überstromschutz；
| Spezifikation | |
|---|---|
| Schrittwinkel(°) | 1.8 |
| Körper Länge(mm) | 76 |
| Haltemoment (Ncm) | 190 |
| Haltemoment (oz.in) | 269 |
| Induktivität(mH) | 5.4 |
| Leitungslänge(mm) | 500 |
| Nema Größe | Nema 23 |
| Anzahl der Leiter | 4 |
| Phasenwiderstand(ohm) | 1.13 |
| Nennstrom (A) | 2.8 |
| Schaftdurchmesser(mm) | 6.35 |
| Schaftlänge(mm) | 21 |
| Stepper-Treiber-Spezifikation | |
| Antriebsspannung(V) | 20 - 50 |
| Ausgangsstrom(A) | 1 - 4.2 |
| Mikroschritt(Steps/rev.) | 400 - 25600 |
| Max. Impulseingang(kHZ) | 200 |
| Impulsbreite(μs) | 2.5 |
| Physikalische Spezifikation | |
| Gewicht(g) | 1550 |
