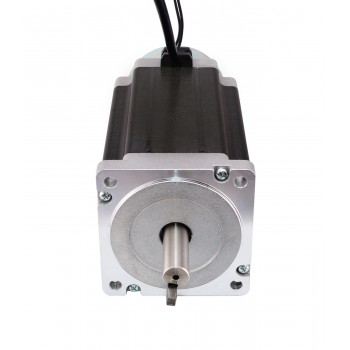

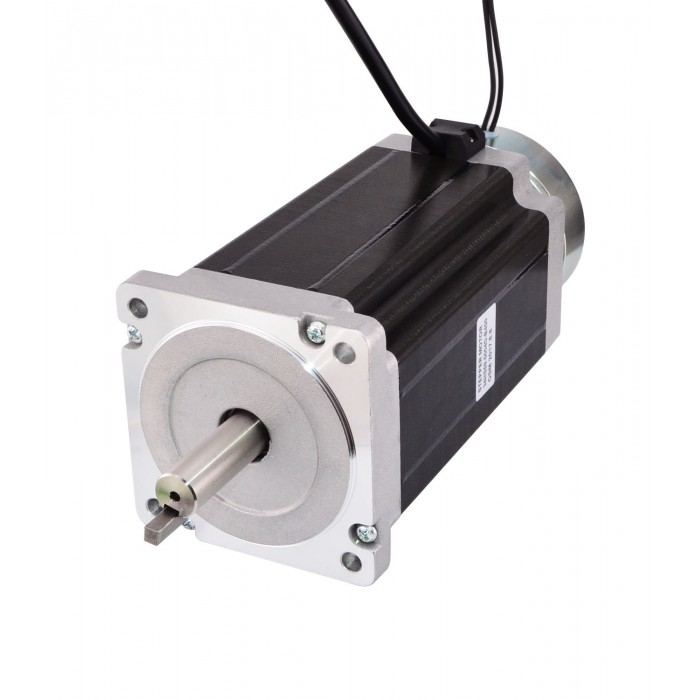

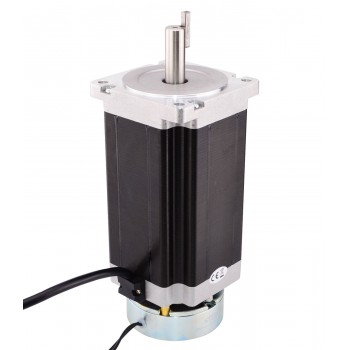

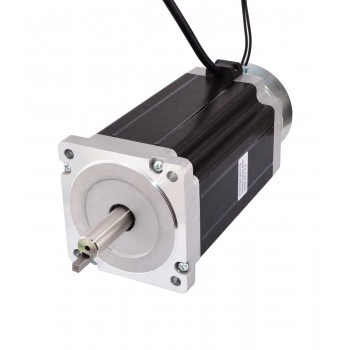

Nema 34 Schrittmotor Bipolar 13,0 Nm 1.8 Grad 5V 5A mit Bremsreibmoment 4,0 Nm
-
Handbücher und Dokumentation:
Motordatenblatt:
Bremsendatenblatt:
Preis:€168.79
Kunde hat auch gekauft
Nema 34 Schrittmotor Bipolar 13,0 Nm 1.8 Grad 5V 5A mit Bremsreibmoment 4,0 Nm
Spezifikation
Hersteller #: 34HS59-5004D-B400
Motorentyp: Bipolar
Schrittwinkel: 1.8 Grad
Haltemoment: 13Nm(1841oz.in)
Strom: 5A
Stromspannung: 5V
Phasenwiderstand: 1ohms
Induktivität: 11mH ± 20%(1KHz)
Rahmengröße: 86 x 86mm
Körper Länge: 151.5mm
Schaftdurchmesser: Φ14mm
Schaftlänge: 37mm
Keilnutlänge: 25mm
Anzahl Leiter: 4
Leitungslänge: 500mm
Gewicht: 5kg

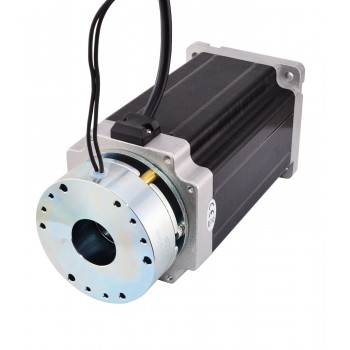

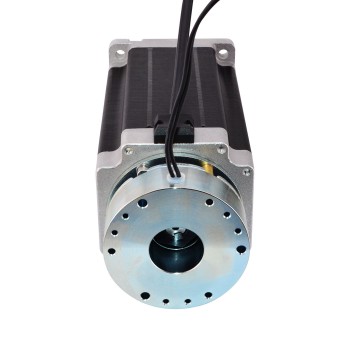

Bremsspezifikation
Statisches Reibungsmoment: 4Nm(566.4oz.in)
Trägheitsmoment: 23x10-6 kg.cm2
Stromspannung: 24V
Leistung: 13W
Hitzebeständigkeitsklasse: F
Max. Geschwindigkeit: 5000rpm
Gewicht: 0.8kg
Verbindung
|
A+
|
A-
|
B+
|
B-
|
|
Rot
|
Schwarz
|
Gelb
|
Blau
|
| Spezifikation | |
|---|---|
| Schrittwinkel(°) | 1.8 |
| Körper Länge(mm) | 151.5 |
| Haltemoment (Ncm) | 1300 |
| Haltemoment (oz.in) | 1841 |
| Induktivität(mH) | 11 |
| Leitungslänge(mm) | 500 |
| Nema Größe | Nema 34 |
| Anzahl der Leiter | 4 |
| Phasenwiderstand(ohm) | 1 |
| Nennstrom (A) | 5 |
| Schaftdurchmesser(mm) | 14 |
| Schaftlänge(mm) | 37 |
| Bipolar/Unipolar | Bipolar |
| Bremsspezifikation | |
| Hitzebeständigkeitsklasse | F |
| Max. Geschwindigkeit(rpm) | 5000 |
| Trägheitsmoment(kg.cm2) | 23x10-6 |
| Leistung(W) | 13 |
| Statisches Reibungsmoment(Nm) | 4 |
| Statisches Reibungsmoment(oz.in) | 566 |
| Antriebsspannung(V) | 24 |
