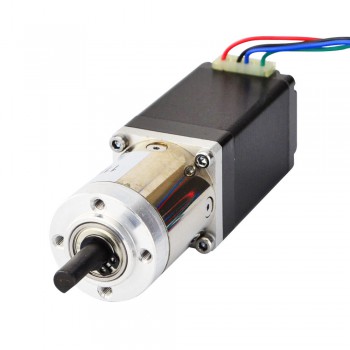

Nema 17 Bipolarer Schrittmotor mit Planetengetriebe 19:1 0.094 deg 6.2V 0.67A 12Ncm Getriebeschrittmotor
- Handbücher und Dokumentation: Vollständiges Datenblatt:
Nema 17 Bipolarer Schrittmotor mit Planetengetriebe 19:1 0,094 Grad 6.2V 0.67A 12Ncm Getriebeschrittmotor
Dieser Nema 11 Schrittmotor mit 51mm Gehäuse und 0,67A Nennstrom, integriert ein Planetengetriebe von 19.19: 1 Übersetzungsverhältnis.
Elektrische Spezifikation
Hersteller #: 11HS20-0674S-PG19
Motorentyp: Bipolar
Schrittwinkel: 0.094
Haltemoment ohne Getriebe: 12Ncm(16.99oz.in)
Strom: 0.67A
Phasenwiderstand: 9.2ohms
Stromspannung: 6.2V
Induktivität: 5.7mH ± 20%(1KHz)
Getriebespezifikation
Getriebetyp: Planeten
Übersetzungsverhältnis: 19.19: 1
Getriebeeffizienz: 81%
Zahnspiel bei Nulllast: <=1 Grad
Max.zulässiges Drehmoment: 3Nm(425oz.in)
Moment Zulässiges Drehmoment: 5Nm(708oz.in)
Maximale axiale Belastung der Welle: 5N
Maximale radiale Belastung der Welle: 25N
Physikalische Spezifikation
Rahmengröße: 30 x 30mm
Motorlänge: 50.5mm
Länge des Getriebes: 35mm
Schaftdurchmesser: Φ6mm
Schaftlänge: 18mm
Doppel-D-Schnittlänge: 12mm
Anzahl Leiter: 4
Leitungslänge: 500mm
Gewicht: 400g
Verbindung
|
A+
|
A-
|
B+
|
B-
|
|
Schwarz
|
Grün
|
Rot
|
Blau
|
| Getriebespezifikation | |
|---|---|
| Zahnspiel bei Nulllast(Max.°) | 1 |
| Wirkungsgrad | 81% |
| Übersetzungsverhältnis | 19.2:1 |
| Länge des Getriebes(mm) | 35 |
| Getriebetyp | Planeten |
| Max. Zulässiges Drehmoment(Ncm) | 300 |
| Max. Zulässiges Drehmoment(oz.in) | 424.8 |
| Moment Zulässiges Drehmoment(Ncm) | 708.1 |
| Maximale axiale Belastung der Welle(N) | 5 |
| Maximale radiale Belastung der Welle(N) | 25 |
| Spezifikation | |
| Induktivität(mH) | 6.5 |
| Leitungslänge(mm) | 500 |
| Nema Größe | Nema 11 |
| Anzahl der Leiter | 4 |
| Phasenwiderstand(ohm) | 12 |
| Nennstrom (A) | 0.67 |
| Schaftdurchmesser(mm) | 6 |
| Schaftlänge(mm) | 18 |
| Bipolar/Unipolar | Bipolar |
| Haltemoment ohne Getriebe(Ncm) | 14 |
| Haltemoment ohne Getriebe(oz.in) | 19.8 |
| Motorlänge(mm) | 51 |
| Einzelne Welle/Doppelwelle | Einzelne Welle |
| Abtriebswellentyp | D-Schnitt |
| Physikalische Spezifikation | |
| Gewicht(g) | 400 |
