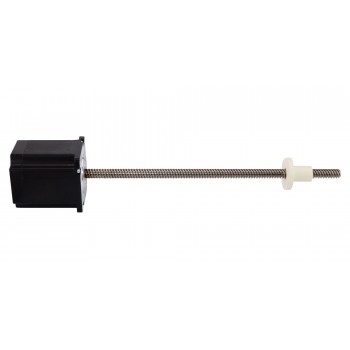

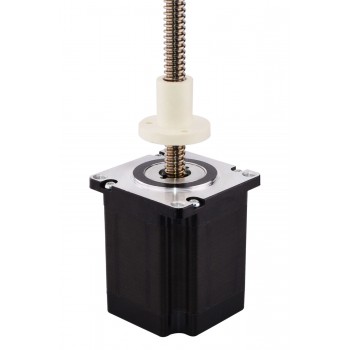

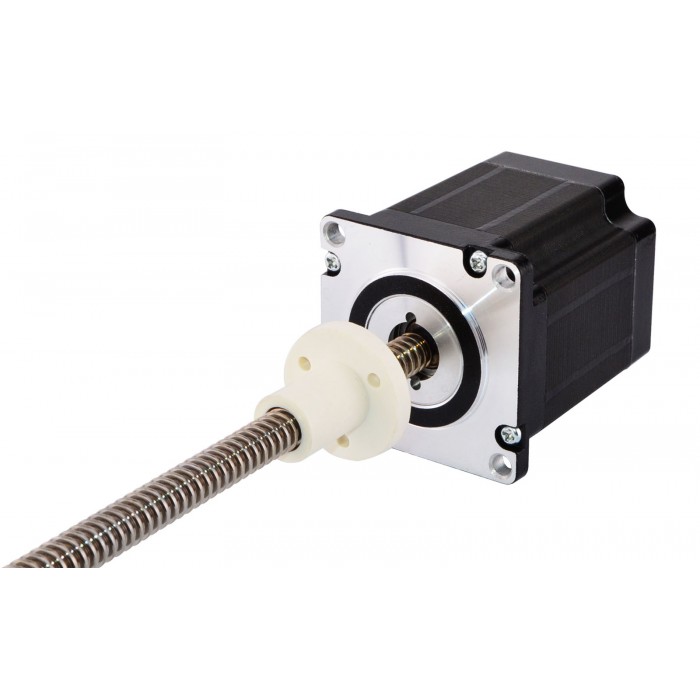

Nema 23 Externer Schrittmotor Linearaktuator 66mm Stapel 2.5A Leitung 5.08mm/0.2" Länge 250mm

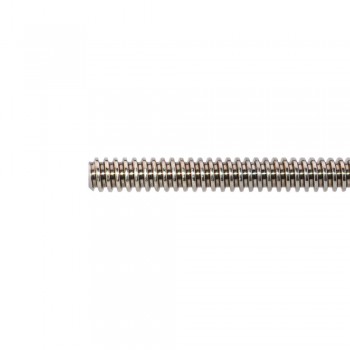

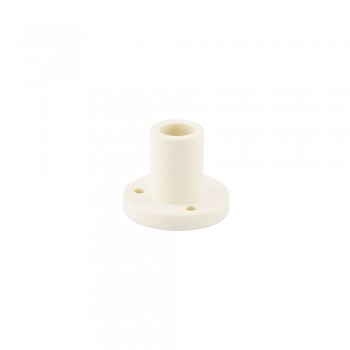

Der Motorteil ist ein 66mm Körper 1,8 Grad 2,5A NEMA 23 Schrittmotor, und er hat mit einer 9,53mm (0,3752 ") Durchmesser 250mm (9.8425") Länge Gewindespindel und einer POM Schraubenmutter integriert, der lineare Hub beträgt 5,08mm (0,2 ") pro Umdrehung.
Elektrische Spezifikation
Hersteller #: 23LS26-25041-250E
Motorentyp: Externer Linearmotor
Schrittwinkel: 1.8°
Min. Schubkraft: 300N (300pps)
Strom: 2.5A
Phasenwiderstand: 2ohms
Stromspannung: 5V
Induktivität: 7.6mH±20%(1KHz)
Physikalische Spezifikation
Rahmengröße: 42 x 42mm
Körper Länge: 66mm
Leitspindellänge: 250mm(9.8425")
Leitspindeldurchmesser: Φ9.53mm(0.3752")
Führen/Schritt: 0.0254mm(0.001" )
Führungsweg/Umdrehung: 5.08mm(0.2")
Anzahl Leiter: 4
Leitungslänge: 300mm
Gewicht: 958g
Verbindung
|
A+
|
A-
|
B+
|
B-
|
|
Rot
|
Rot/Weiss
|
Grün/Weiss
|
Grün
|
| Elektrische Spezifikation | |
|---|---|
| Bipolar/Unipolar | Bipolar |
| Induktivität(mH) | 8.2 |
| Min. Schubkraft(N) | 300 |
| Motorentyp | Extern |
| Phasenwiderstand(ohm) | 2.1 |
| Nennstrom (A) | 2.5 |
| Schrittwinkel(°) | 1.8 |
| Physikalische Spezifikation | |
| Körper Länge(mm) | 66 |
| Rahmengröße(mm) | 57x57 |
| Leitspindeldurchmesser(mm) | 9.53 |
| Leitspindellänge(mm) | 250 |
| Spindelsteigung(mm) | 5.08 |
| Leitspindelhub/Schrittlänge(mm) | 0.0254 |
| Anzahl der Leiter | 4 |
| Leitungslänge(mm) | 300 |
