Nema 23 Non-captive Schrittmotor Linearaktuator 66mm Stapel 2.5A Leitung 5.08mm/0.2" Länge 150mm

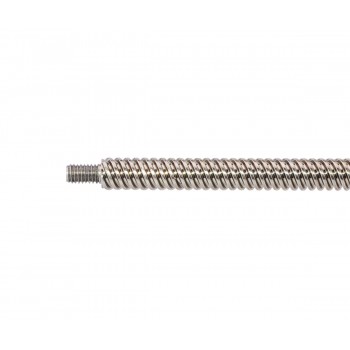

Der Motorteil ist ein 66mm Körper 1,8 Grad 2,5A NEMA 23 Schrittmotor, und er arbeitet mit einer 9,53 mm (0,3752 ") Durchmesser 150 mm (5,9055") Länge Gewindespindel, der lineare Hub beträgt 5,08 mm (0,2 ") pro Revolution.
Elektrische Spezifikation
Hersteller #: 23LS26-25041-150N
Motorentyp: Nicht-gebundener linearer Schrittmotor
Schrittwinkel: 1.8°
Min. Schubkraft: 300N (300pps)
Strom: 2.5A
Phasenwiderstand: 2ohms
Stromspannung: 5V
Induktivität: 7.6mH±20%(1KHz)
Physikalische Spezifikation
Rahmengröße: 42 x 42mm
Körper Länge: 66mm
Leitspindellänge: 150mm(5.9055")
Leitspindeldurchmesser: Φ9.53mm(0.3752")
Führen/Schritt: 0.0254mm(0.001" )
Führungsweg/Umdrehung: 5.08mm(0.2")
Anzahl Leiter: 4
Leitungslänge: 300mm
Gewicht: 958g
Verbindung
A+
|
A-
|
B+
|
B-
|
Rot
|
Rot/Weiss
|
Grün/Weiss
|
Grün
|
Elektrische Spezifikation | |
---|---|
Bipolar/Unipolar | Bipolar |
Induktivität(mH) | 8.2 |
Min. Schubkraft(N) | 300 |
Motorentyp | Nicht gefangen |
Phasenwiderstand(ohm) | 2.1 |
Nennstrom (A) | 2.5 |
Schrittwinkel(°) | 1.8 |
Physikalische Spezifikation | |
Körper Länge(mm) | 66 |
Rahmengröße(mm) | 57x57 |
Leitspindeldurchmesser(mm) | 9.53 |
Leitspindellänge(mm) | 150 |
Spindelsteigung(mm) | 5.08 |
Leitspindelhub/Schrittlänge(mm) | 0.0254 |
Anzahl der Leiter | 4 |
Leitungslänge(mm) | 300 |
