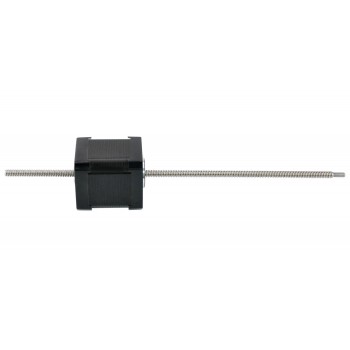

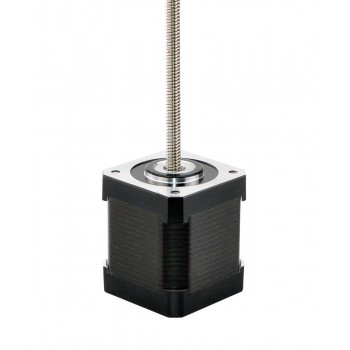

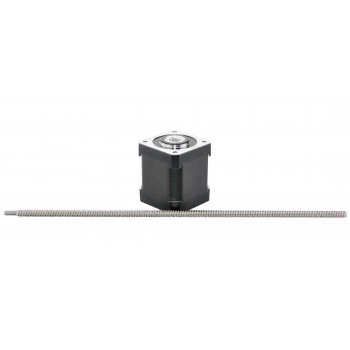

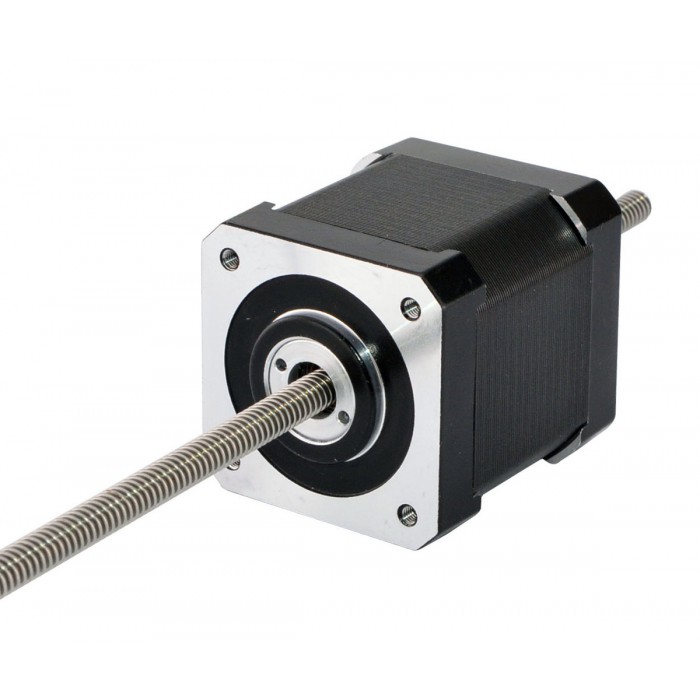

Nema 23 Non-captive Schrittmotor Linearaktuator 48mm Stapel 1.3A Leitung 4.877mm/0.192 Länge 250mm
- Handbücher und Dokumentation: Vollständiges Datenblatt:
Preis:€85.79
Kunde hat auch gekauft
Nema 23 Non-captive Schrittmotor Linearaktuator 48mm Stapel 1.3A Leitung 4.877mm/0.192 Länge 250mm
Der Motorteil ist ein 48mm Körper 1.8 Grad 1.3A Nema 17 Schrittmotor, und er arbeitet mit einer 5.54mm (0.2181 ") Durchmesser 250mm (9.8425") Länge Gewindespindel, der lineare Hub beträgt 4.877mm (0.192 ") pro Revolution.
Elektrische Spezifikation
Hersteller #: 17LS19-1304Q-250N
Motorentyp: Nicht-gebundener linearer Schrittmotor
Schrittwinkel: 1.8°
Min. Schubkraft: 133N (300pps)
Strom: 1.3A
Phasenwiderstand: 3.96ohms
Stromspannung: 5V
Induktivität: 6.66mH±20%(1KHz)
Physikalische Spezifikation
Rahmengröße: 42 x 42mm
Körper Länge: 48mm

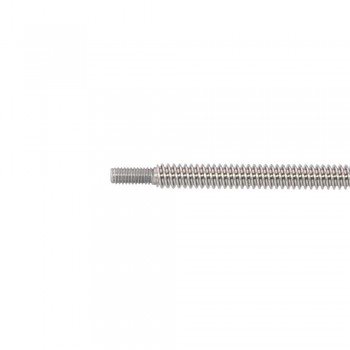

Leitspindellänge: 250mm(9.8425")
Leitspindeldurchmesser: Φ5.54mm(0.2181")
Führen/Schritt: 0.024384mm(0.00096" )
Führungsweg/Umdrehung: 4.877mm(0.192")
Anzahl Leiter: 4
Leitungslänge: 300mm
Gewicht: 352g
Verbindung
|
A+
|
A-
|
B+
|
B-
|
|
Rot
|
Rot/Weiss
|
Grün/Weiss
|
Grün
|
| Elektrische Spezifikation | |
|---|---|
| Bipolar/Unipolar | Bipolar |
| Induktivität(mH) | 6.66 |
| Min. Schubkraft(N) | 133 |
| Motorentyp | Nicht gefangen |
| Phasenwiderstand(ohm) | 3.96 |
| Nennstrom (A) | 1.3 |
| Schrittwinkel(°) | 1.8 |
| Physikalische Spezifikation | |
| Körper Länge(mm) | 47.75 |
| Rahmengröße(mm) | 42x42 |
| Leitspindeldurchmesser(mm) | 5.54 |
| Leitspindellänge(mm) | 250 |
| Spindelsteigung(mm) | 4.8768 |
| Leitspindelhub/Schrittlänge(mm) | 0.024384 |
| Anzahl der Leiter | 4 |
| Leitungslänge(mm) | 300 |
