Nema 17 External Schrittmotor Linearaktuator 34mm Stapel 1.5A Führen .794mm/0.031" Länge 150mm
- Handbücher und Dokumentation: Vollständiges Datenblatt:
Preis:€66.28
Kunde hat auch gekauft
Nema 17 Extern Schrittmotor Linearaktuator 34mm Stapel 1.5A Führen .794mm/0.031" Länge 150mm

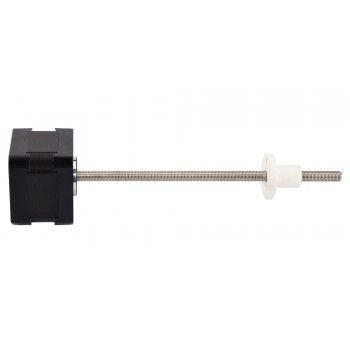

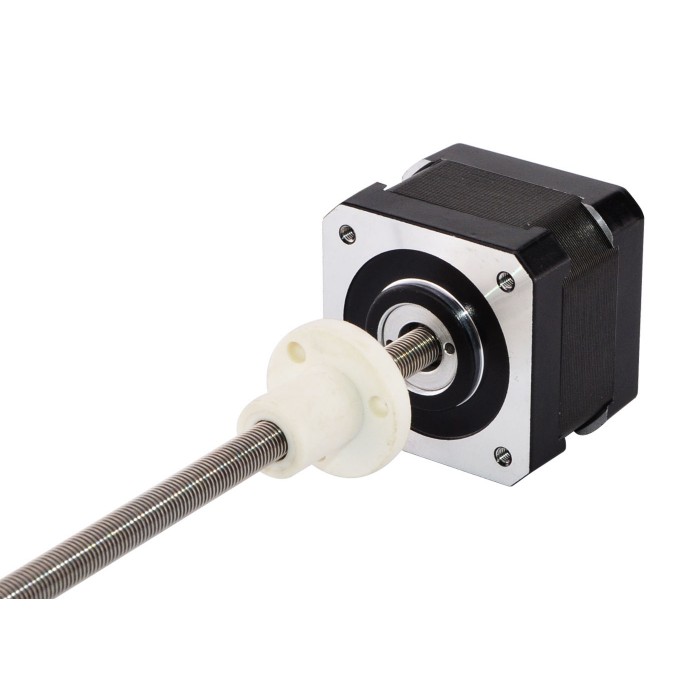

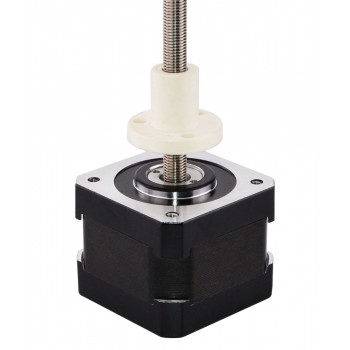

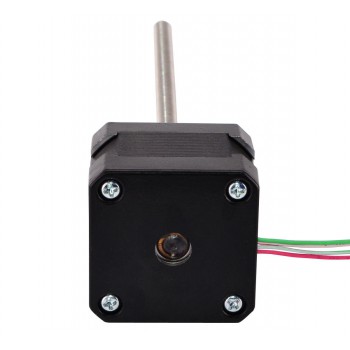

Der Motorteil ist ein 34mm-Körper 1,8 Grad 1,5A Nema 17 Schrittmotor, und er hat mit einer 6,35 mm (0,25 ") Durchmesser 150 mm (5,9055") Länge Gewindespindel und einer POM-Schraubenmutter integriert, der lineare Hub beträgt 0,794 mm (0,03125 ") pro Umdrehung.
Elektrische Spezifikation
Hersteller #: 17LS13-1504P-150E
Motorentyp: Externer linearer Schrittmotor
Schrittwinkel: 1.8°
Min. Schubkraft: 434N (300pps)
Strom: 1.5A
Phasenwiderstand: 1.56ohms
Stromspannung: 2.33V
Induktivität: 1.9mH±20%(1KHz)
Physikalische Spezifikation
Rahmengröße: 42 x 42mm
Körper Länge: 34mm
Leitspindellänge: 150mm(5.9055")

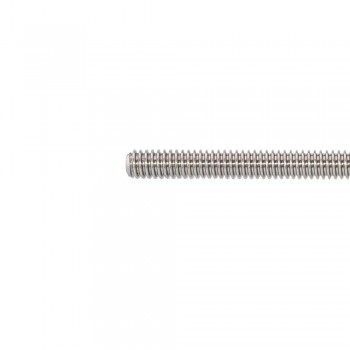

Leitspindeldurchmesser: Φ6.35mm (0.25")
Führen/Schritt: 0.00396875mm(0.00015625" )
Führungsweg/Umdrehung: 0.794mm(0.03125")
Anzahl Leiter: 4
Leitungslänge: 300mm
Gewicht: 241g
Verbindung
|
A+
|
A-
|
B+
|
B-
|
|
Rot
|
Rot/Weiss
|
Grün/Weiss
|
Grün
|
| Elektrische Spezifikation | |
|---|---|
| Bipolar/Unipolar | Bipolar |
| Induktivität(mH) | 1.9 |
| Min. Schubkraft(N) | 434 |
| Motorentyp | Extern |
| Phasenwiderstand(ohm) | 1.56 |
| Nennstrom (A) | 1.5 |
| Schrittwinkel(°) | 1.8 |
| Physikalische Spezifikation | |
| Körper Länge(mm) | 33.8 |
| Rahmengröße(mm) | 42x42 |
| Leitspindeldurchmesser(mm) | 6.35 |
| Leitspindellänge(mm) | 150 |
| Spindelsteigung(mm) | 0.79375 |
| Leitspindelhub/Schrittlänge(mm) | 0.00396875 |
| Anzahl der Leiter | 4 |
| Leitungslänge(mm) | 300 |
