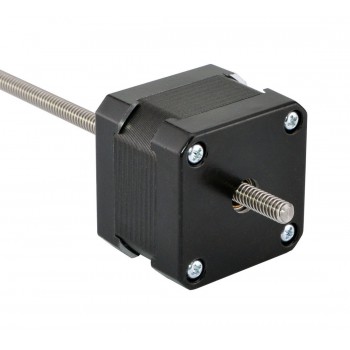

Nema 17 Non-captive Schrittmotor Linearaktuator 34mm Stapel 0.7A Führen 1.27mm/0.05" Länge 150mm
Der Motorteil ist ein 34mm-Körper 1,8 Grad 0,7A Nema 17 Schrittmotor, und er arbeitet mit einer 6,35 mm (0,25 ") Durchmesser 150 mm (5,9055") Länge Leitspindel, der lineare Weg ist 1,27 mm (0,05 ") pro Revolution.
Elektrische Spezifikation
Hersteller #: 17LS13-07049-150N
Schrittwinkel: 1.8°
Min. Schubkraft: 230N (300pps)
Strom: 0.7A
Phasenwiderstand: 7.2ohms
Stromspannung: 5V
Induktivität: 10.6mH±20%(1KHz)
Physikalische Spezifikation
Rahmengröße: 42 x 42mm
Körper Länge: 34mm
Leitspindellänge: 150mm(5.9055")
Leitspindeldurchmesser: Φ6.35mm(0.25")
Führen/Schritt: 0.00635mm(0.00025" )
Führungsweg/Umdrehung: 1.27mm(0.05")
Anzahl Leiter: 4
Leitungslänge: 300mm
Gewicht: 241g
Verbindung
|
A+
|
A-
|
B+
|
B-
|
|
Rot
|
Rot/Weiss
|
Grün/Weiss
|
Grün
|
| Elektrische Spezifikation | |
|---|---|
| Bipolar/Unipolar | Bipolar |
| Induktivität(mH) | 10.6 |
| Min. Schubkraft(N) | 230 |
| Motorentyp | Nicht gefangen |
| Phasenwiderstand(ohm) | 7.2 |
| Nennstrom (A) | 0.7 |
| Schrittwinkel(°) | 1.8 |
| Physikalische Spezifikation | |
| Körper Länge(mm) | 33.8 |
| Rahmengröße(mm) | 42x42 |
| Leitspindeldurchmesser(mm) | 6.35 |
| Leitspindellänge(mm) | 150 |
| Spindelsteigung(mm) | 1.27 |
| Leitspindelhub/Schrittlänge(mm) | 0.00635 |
| Anzahl der Leiter | 4 |
| Leitungslänge(mm) | 300 |
