Nema 14 Externer Schrittmotor Linearaktuator 35mm Stapel 0.57A Leitung 2.438mm/0.096" Länge 150mm

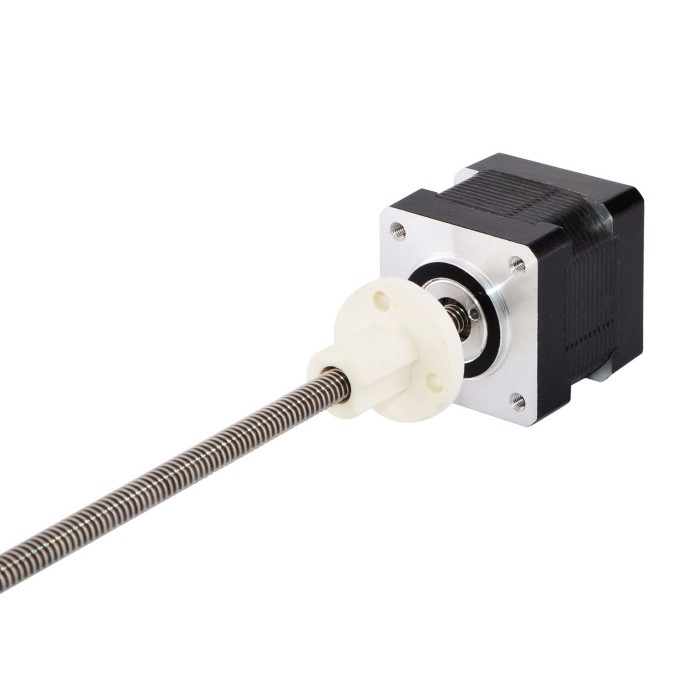

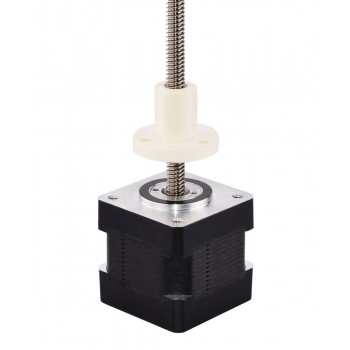

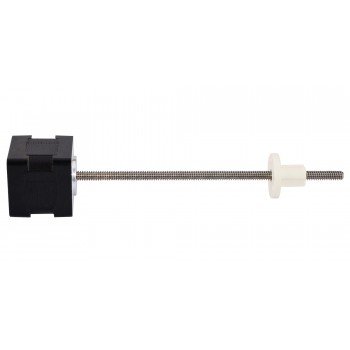

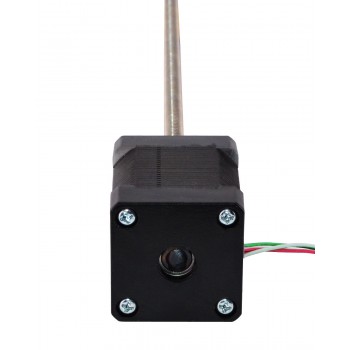

Der Motorteil ist ein 35mm Körper 1,8 Grad 0,57A NEMA 14 Schrittmotor, und er hat mit einer 5,55mm (0,2181 ") Durchmesser 150mm (5,9055") Länge Gewindespindel und einer POM Schraubenmutter integriert, der lineare Hub beträgt 2,438mm (0,096 ") pro Umdrehung.
Elektrische Spezifikation
Hersteller #: 14LS13-0574J-150E
Motorentyp: Externer Linearmotor
Schrittwinkel: 1.8°
Min. Schubkraft: 140N (300pps)
Strom: 0.57A
Phasenwiderstand: 8.8ohms
Stromspannung: 5V
Induktivität: 13mH±20%(1KHz)
Physikalische Spezifikation
Rahmengröße: 35 x 35mm
Körper Länge: 35mm

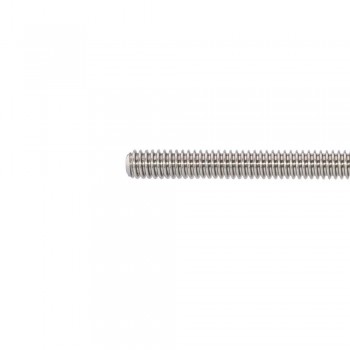

Leitspindellänge: 150mm(5.9055")
Leitspindeldurchmesser: Φ5.54mm(0.2181")
Führen/Schritt: 0.012192mm(0.00048" )
Führungsweg/Umdrehung: 2.438mm(0.096")
Anzahl Leiter: 4
Leitungslänge: 300mm
Gewicht: 162g
Verbindung
|
A+
|
A-
|
B+
|
B-
|
|
Rot
|
Rot/Weiss
|
Grün/Weiss
|
Grün
|
| Elektrische Spezifikation | |
|---|---|
| Bipolar/Unipolar | Bipolar |
| Induktivität(mH) | 13 |
| Min. Schubkraft(N) | 140 |
| Motorentyp | Extern |
| Phasenwiderstand(ohm) | 8.8 |
| Nennstrom (A) | 0.57 |
| Schrittwinkel(°) | 1.8 |
| Physikalische Spezifikation | |
| Körper Länge(mm) | 34.5 |
| Rahmengröße(mm) | 35x35 |
| Leitspindeldurchmesser(mm) | 5.54 |
| Leitspindellänge(mm) | 150 |
| Spindelsteigung(mm) | 2.4384 |
| Leitspindelhub/Schrittlänge(mm) | 0.012192 |
| Anzahl der Leiter | 4 |
| Leitungslänge(mm) | 300 |
