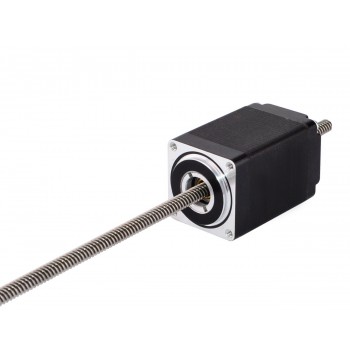

Nema 11 Non-captive Schrittmotor Linearaktuator 46mm Stapel 0.75A Leitung 1.27mm/0.05" Länge 250mm
Der Motorteil ist ein 46mm Körper 1,8 Grad 0,75A Nema 11 Schrittmotor, und er arbeitet mit einer 4,76 mm (0,1874 ") Durchmesser 250 mm (9,8425") Länge Gewindespindel, der lineare Hub beträgt 1,27 mm (0,05 ") pro Revolution.
Elektrische Spezifikation
Hersteller #: 11LS18-07549-250N
Motorentyp: Nicht-gebundener linearer Schrittmotor
Schrittwinkel: 1.8°
Min. Schubkraft: 59N (300pps)
Strom: 0.75A
Phasenwiderstand: 6.7ohms
Stromspannung: 5V
Induktivität: 5.8mH±20%(1KHz)
Physikalische Spezifikation
Rahmengröße: 28 x 28mm
Körper Länge: 46mm
Leitspindellänge: 250mm(9.8425")
Leitspindeldurchmesser: Φ4.76mm(0.1874")
Führen/Schritt: 0.00635mm(0.00025" )
Führungsweg/Umdrehung: 1.27mm(0.05")
Anzahl Leiter: 4
Leitungslänge: 300mm
Gewicht: 180g
Verbindung
|
A+
|
A-
|
B+
|
B-
|
|
Rot
|
Rot/Weiss
|
Grün/Weiss
|
Grün
|
| Elektrische Spezifikation | |
|---|---|
| Bipolar/Unipolar | Bipolar |
| Induktivität(mH) | 5.8 |
| Min. Schubkraft(N) | 59 |
| Motorentyp | Nicht gefangen |
| Phasenwiderstand(ohm) | 6.7 |
| Nennstrom (A) | 0.75 |
| Schrittwinkel(°) | 1.8 |
| Physikalische Spezifikation | |
| Körper Länge(mm) | 46 |
| Rahmengröße(mm) | 28x28 |
| Leitspindeldurchmesser(mm) | 4.76 |
| Leitspindellänge(mm) | 250 |
| Spindelsteigung(mm) | 1.27 |
| Leitspindelhub/Schrittlänge(mm) | 0.00635 |
| Anzahl der Leiter | 4 |
| Leitungslänge(mm) | 300 |
