Geschlossener Kreislauf-Schritttreiber 0~5,6A 16~70VDC für Nema 23, Nema 24 Schrittmotor

Geschlossener Kreislauf-Schritttreiber 0~5,6A 16~70VDC für Nema 23, Nema 24 Schrittmotor

Hauptmerkmale:
Geschlossener Regelkreis, verhindert Synchronisationsverlust
Reduzierte Motorerwärmung und effizienter
Glatte Bewegung und wenig Lärm
Kein Tuning und immer stabil
Schnelle Reaktion, keine Verzögerung und fast keine Einarbeitungszeit




Leistungsparameter:
Einführung eines neuen 32-Bit-Motorsteuerungs-Dual-Core-DSP-Chips;
Einführung fortschrittlicher Vektorstrom-, Geschwindigkeits- und Positionsregelalgorithmen;
Das Verhältnis von statischem Strom und dynamischem Strom kann automatisch eingestellt werden;
Der Motor ist mit 1000-Zeilen-Encoder ausgestattet;
Optokoppler-isolierter Differenzsignaleingang;
Die Impulsantwortfrequenz kann bis zu 300 kHz erreichen;
Unterteilt in 16 Einstellungen (800-51200), um den Anforderungen der meisten Kunden gerecht zu werden;
Es verfügt über mehrere Schutzfunktionen wie Überstrom, Überspannung, Übergeschwindigkeit, Überhitzung und übermäßigen Trackingfehler.


Spezifikationen:

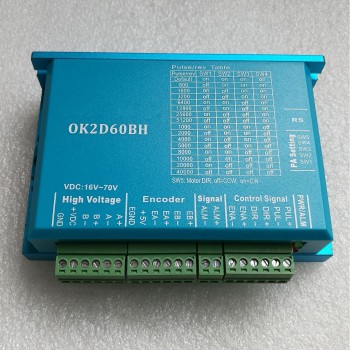

Modell: OK2D60BH
Ausgangsspitzenstrom: 0 ~ 5,6 A
Eingangsspannung: +16~70 VDC (typisch 36 VDC)
Logiksignalstrom: 7–16 mA (typisch 10 mA)
Impulseingangsfrequenz: 0 ~ 200 kHz
Encoderstrom: 50 mA
Isolationswiderstand: 500 MΩ
Gewicht: 280g;

Betriebsumgebung und andere Spezifikationen (Tj = 25℃/77℉):
Kühlung: Natürliche Kühlung oder Zwangskühlung
Umgebung: Staub, Ölnebel und korrosive Gase vermeiden
Umgebungstemperatur: 0℃ – 50℃
Luftfeuchtigkeit: 40 % rF – 90 % rF
Betriebstemperatur: 70℃ MAX
Vibration: 5,9 m/s2 max
Lagertemperatur: -20℃ －+80℃;

Bild der Installationsgröße:
