Nema 8 Externer linearer Schrittmotor mit Kugelumlaufspindel 1.8° 0.5A 0.02Nm Schrittmotor Linearaktuator
Nema 8 Externer linearer Schrittmotor mit Kugelumlaufspindel 1.8° 0.5A 0.02Nm Schrittmotor Linearaktuator

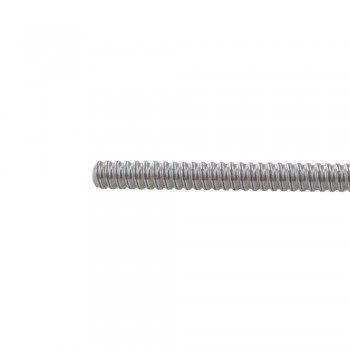

Bei diesem Modell handelt es sich um einen Nema 8 Kugelumlauf-Linearschrittmotor mit 38,2mm Körperlänge, 1,8 Grad Schrittwinkel und 0,5A Nennstrom. Es ist mit einer Kugelumlaufspindel mit einem Durchmesser von 6 mm (0,2362 Zoll) und einer Länge von 150 mm(5,9055 Zoll) und einer Stahlgewindemutter integriert. Der lineare Hub beträgt 1 mm(0,03937 Zoll) pro Umdrehung.
Elektrische Spezifikation
Hersteller #: 8E15S0504BAM5-150RS
Motorentyp: Extern (Kugelumlaufspindel)
Schrittwinkel: 1.8°
Haltemoment: 0.02Nm(2.81oz.in)
Strom: 0.5A
Phasenwiderstand: 12ohms
Induktivität: 4.5mH±20%(1KHz)
Genauigkeitsgrad: C7
Physikalische Spezifikation
Rahmengröße: 20 x 20mm
Körper Länge: 38.2mm
Leitspindellänge: 150mm(5.9055")
Leitspindeldurchmesser: Φ6mm(0.2362")
Führen/Schritt: 0.005mm(0.0001969")
Führungsweg/Umdrehung: 1mm(0.03937")
Anzahl Leiter: 4
Leitungslänge: 300mm
Verbindung
| A+ | A- | B+ | B- |
| Rot | Rot/Weiss | Grün | Grün/Weiss |
| Elektrische Spezifikation | |
|---|---|
| Bipolar/Unipolar | Bipolar |
| Induktivität(mH) | 4.5 |
| Phasenwiderstand(ohm) | 12 |
| Nennstrom (A) | 0.5 |
| Schrittwinkel(Grad) | 1.8 |
| Linearmotortyp | Extern(Ball Screw) |
| Physikalische Spezifikation | |
| Körper Länge(mm) | 38.2 |
| Rahmengröße(mm) | Nema 08 (20 x 20) |
| Leitungslänge(mm) | 300 |
| Leitspindeldurchmesser(mm) | 6 |
| Leitspindellänge(mm) | 150 |
| Anzahl der Leiter | 4 |
| Führungsweg/Umdrehung(mm) | 1 |
| Leitspindelhub/Schrittlänge(mm) | 0.005 |
| IP-Bewertung | 40 |
