NEMA 23 Externer Acme-Schrittmotor Linearaktuator 2.5A 1.8° 0.5Nm 48mm Stack-Schraubensteigung 1,27mm
-
Handbücher und Dokumentation:
NEMA 23 Externer Acme-Schrittmotor Linearaktuator 2.5A 1.8° 0.5Nm 48mm Stack-Schraubensteigung 1,27mm

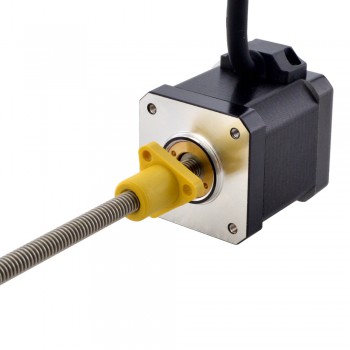

Bei diesem Modell handelt es sich um einen Nema 17 ACME Schrauben-Linearschrittmotor mit 48mm Körperlänge, 1,8 Grad Schrittwinkel und 2,5A Nennstrom. Es ist mit einem Durchmesser von Φ6,35 mm (0,25 Zoll), einer ACME-Schraubenlänge von 150 mm (5,9055 Zoll) und einer POM-Schraubenmutter integriert, der lineare Hub beträgt 1,27 mm (0,05 Zoll) pro Umdrehung.
Elektrische Spezifikation
Hersteller #: 17E19S2504FF5-150RS
Motorentyp: Extern(ACME)
Schrittwinkel: 1.8°
Haltemoment: 0.5Nm(70.82oz.in)
Strom: 2.5A
Phasenwiderstand: 0.8ohms
Induktivität: 1.8mH±20%(1KHz)
Physikalische Spezifikation
Rahmengröße: 42 x 42mm
Körper Länge: 48mm
Leitspindellänge: 150mm(5.9055")
Leitspindeldurchmesser: Φ6.35mm(0.25")
Führen/Schritt: 0.00635mm(0.00025")
Führungsweg/Umdrehung: 1.27mm(0.05")
Anzahl Leiter: 4
Anzahl der Thread-Starts: 1
Leitungslänge: 500mm
Verbindung
| A+ | A- | B+ | B- |
| Rot | Rot/Weiss | Grün | Grün/Weiss |
| Elektrische Spezifikation | |
|---|---|
| Bipolar/Unipolar | Bipolar |
| Induktivität(mH) | 1.8 |
| Phasenwiderstand(ohm) | 0.8 |
| Nennstrom (A) | 2.5 |
| Schrittwinkel(Grad) | 1.8 |
| Linearmotortyp | Extern(Acme) |
| Physikalische Spezifikation | |
| Körper Länge(mm) | 48 |
| Rahmengröße(mm) | Nema 17 (42 x 42) |
| Leitungslänge(mm) | 500 |
| Leitspindeldurchmesser(mm) | 6.35 |
| Leitspindellänge(mm) | 150 |
| Anzahl der Leiter | 4 |
| Führungsweg/Umdrehung(mm) | 1.27 |
| Leitspindelhub/Schrittlänge(mm) | 0.00635 |
| IP-Bewertung | 40 |
