NEMA 11 External Acme Schrittmotor Linearaktuator 1.0A 1.8° 0.12Nm 46mm Stack-Schraubensteigung 5.08mm Leitungslänge 150mm
-
Handbücher und Dokumentation:
NEMA 11 Extern Acme Schrittmotor Linearaktuator 1.0A 1.8° 0.12Nm 46mm Stack-Schraubensteigung 5.08mm Leitungslänge 150mm

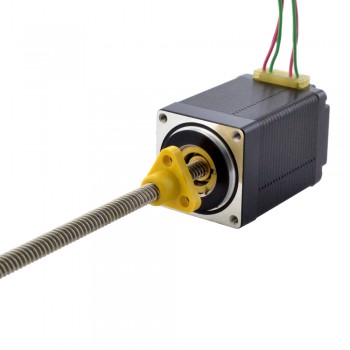

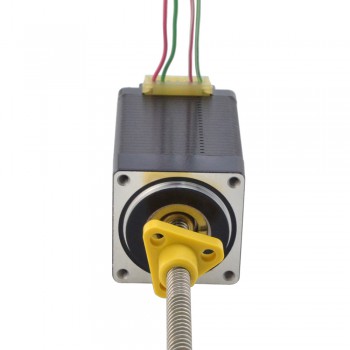

Bei diesem Modell handelt es sich um einen Nema 11 ACME Screw Linear Schrittmotor mit 46mm Körperlänge, 1,8 Grad Schrittwinkel und 1A Nennstrom. Es ist mit einem Durchmesser von Φ4,76 mm (0,1874 Zoll), einer ACME-Schraubenlänge von 150 mm (5,9055 Zoll) und einer POM-Schraubenmutter integriert, der lineare Hub beträgt 5,08 mm (0,2 Zoll) pro Umdrehung.
Elektrische Spezifikation
Hersteller #: 11E18S1004HD5-150RS
Motorentyp: Extern(ACME)
Schrittwinkel: 1.8°
Haltemoment: 0.12Nm(16.99oz.in)
Strom: 1A
Phasenwiderstand: 3.7ohms
Induktivität: 3.7mH±20%(1KHz)
Physikalische Spezifikation
Rahmengröße: 28 x 28mm
Körper Länge: 46mm
Leitspindellänge: 150mm(5.9055")
Leitspindeldurchmesser: Φ4.76mm(0.1874")
Führen/Schritt: 0.0254mm(0.001")
Führungsweg/Umdrehung: 5.08mm(0.2")
Anzahl Leiter: 4
Anzahl der Thread-Starts: 4
Leitungslänge: 300mm
Verbindung
| A+ | A- | B+ | B- |
| Rot | Rot/Weiss | Grün | Grün/Weiss |
| Elektrische Spezifikation | |
|---|---|
| Bipolar/Unipolar | Bipolar |
| Induktivität(mH) | 3.7 |
| Phasenwiderstand(ohm) | 3.7 |
| Nennstrom (A) | 1.0 |
| Schrittwinkel(Grad) | 1.8 |
| Linearmotortyp | Extern(Acme) |
| Physikalische Spezifikation | |
| Körper Länge(mm) | 46 |
| Rahmengröße(mm) | Nema 11 (28 x 28) |
| Leitungslänge(mm) | 300 |
| Leitspindeldurchmesser(mm) | 4.76 |
| Leitspindellänge(mm) | 150 |
| Anzahl der Leiter | 4 |
| Führungsweg/Umdrehung(mm) | 5.08 |
| Leitspindelhub/Schrittlänge(mm) | 0.0254 |
| IP-Bewertung | 40 |
