Was ist der Nema 23 Schrittmotor?

Ein NEMA 23 Schrittmotor ist ein bestimmter Typ von Schrittmotor gemäß den Spezifikationen des National Electrical Manufacturers Association (NEMA). Darüber hinaus handelt es sich bei dem Motor um einen 2-Phasen-Schrittmotor zur Stromerzeugung. Es zeichnet sich insbesondere dadurch aus, dass sein Schrittwinkel 1,8 Grad beträgt. Bei diesem Winkel ergeben sich für jede einzelne Umdrehung 200 Schritte. Daher legt jede Umdrehung dieses Doppelwellenmotors 1,8 Grad zurück.

Anwendungen

Bemerkenswerte Anwendungen dieses Hybrid-Schrittmotors sind in;

3D-Drucker

CNC-Maschinen

Laborautomatisierung

Robotik

Medizinische Bildgebungsanwendungen

Industrielle Automatisierung

Sicherheitskameras

So steuern Sie einen Nema23-Schrittmotor

Darüber hinaus ist das Design des Motors auf die Bereitstellung eines maximalen Drehmoments bei Betriebsgeschwindigkeiten ausgerichtet. Dadurch reduziert das Design Vibrationen und Geräusche. Daher wird es in Präzisions-Bewegungssteuerungen bevorzugt.

Um einen NEMA23-Schrittmotor zu steuern, benötigen Sie einen Schrittmotortreiber und einen Mikrocontroller oder eine Schrittmotor-Controllerplatine. Hier ist ein allgemeiner Überblick über die Schritte zur Steuerung eines NEMA23-Schrittmotors:

Wählen Sie den geeigneten Schrittmotortreiber: Wählen Sie einen Schrittmotortreiber, der mit NEMA23-Schrittmotoren kompatibel ist und den erforderlichen Nennstrom verarbeiten kann. Zu den gängigen Schrittmotortreiberchips gehören A4988, DRV8825 und TB6600.

Schließen Sie den Schrittmotortreiber an: Befolgen Sie das Datenblatt oder die Bedienungsanleitung des Schrittmotortreibers, um ihn richtig anzuschließen. Normalerweise müssen Sie Stromversorgungsleitungen (VCC und GND), Steuereingänge (z. B. Schritt- und Richtungsstifte) und Motorausgangsanschlüsse (Spulen A und B) anschließen.

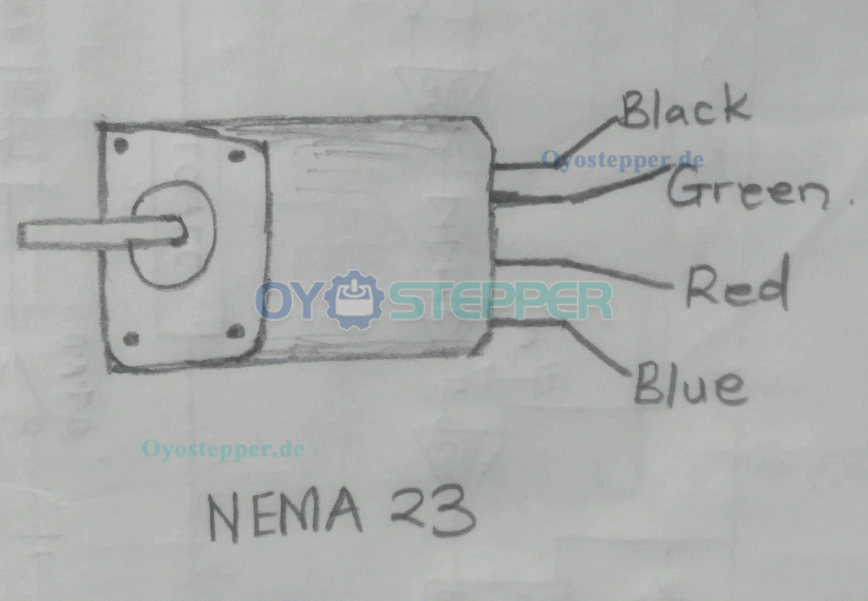

Schrittmotor anschließen: Verbinden Sie die Drähte des NEMA23-Schrittmotors mit den entsprechenden Motorausgangsanschlüssen am Schrittmotortreiber. Normalerweise gibt es vier Drähte, zwei für jede Spule. Sehen Sie sich das Datenblatt des Motors oder die Markierungen auf den Motorkabeln an, um die richtigen Anschlüsse zu ermitteln.
